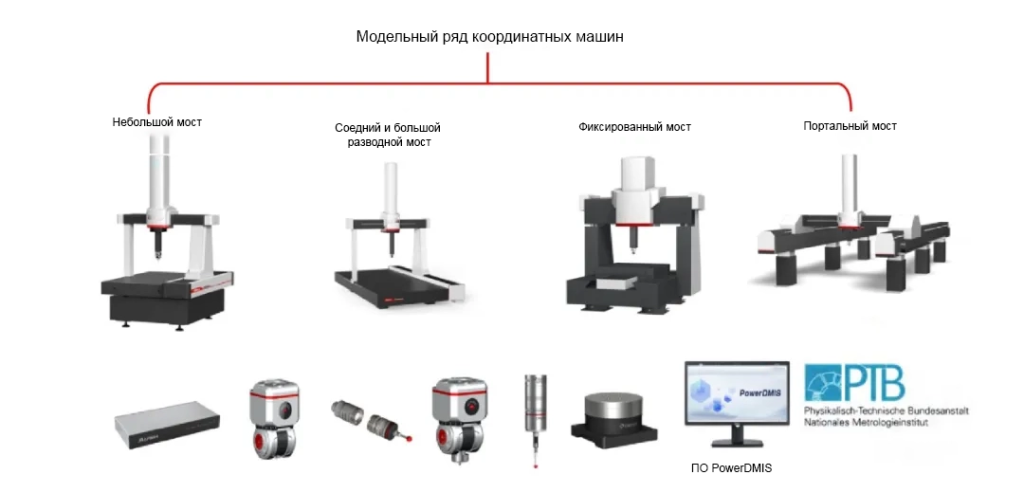

На данный момент компания Глобалтест имеет все ключевые технологии, необходимые для базовых узлов трехмерных координатно-измерительных машин (КИМ): от конструкции самой машины и сенсорной системы до электронной части управления и программного обеспечения измерений, а также прецизионных принадлежностей и сопутствующих решений, обеспечивая независимость в правовом поле интеллектуальной собственности.
Центральной частью датчика является зонд, который соединяет подвижную ось КИМ с самим датчиком. Сигналы зонда проходят в интерфейс датчика системы управления КИМ через зондовую головку, а её конструктивные особенности напрямую влияют на точность и адаптивность измерений.
Ручные головки чаще применяются в доступных по цене комплектах КИМ. Установка положения головки осуществляется вручную путём вращения и закрепления. Хотя головка может занимать любое положение в диапазоне поворота, её позиционирование выполняется вручную, что снижает производительность и делает такие головки менее пригодными для автоматизированной эксплуатации.

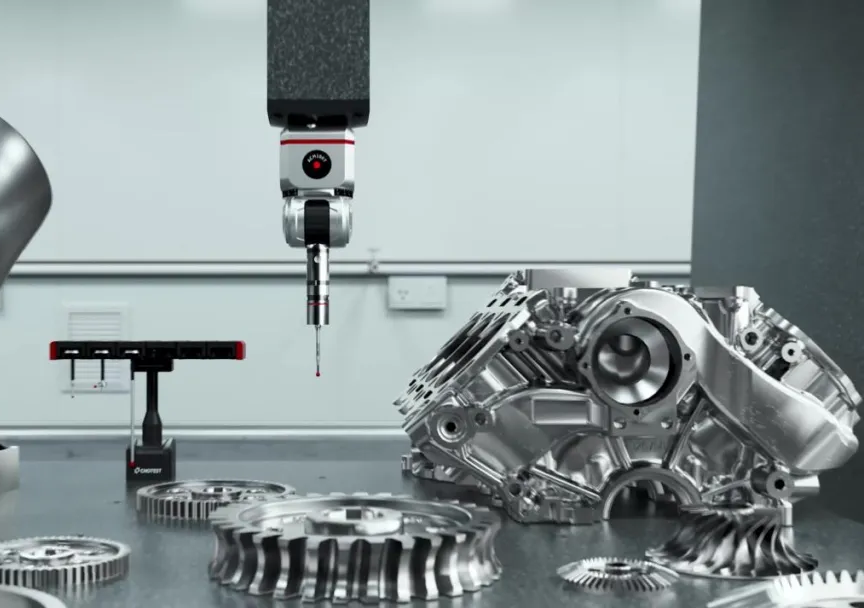

2. Автоматическая вращающаяся измерительная головка

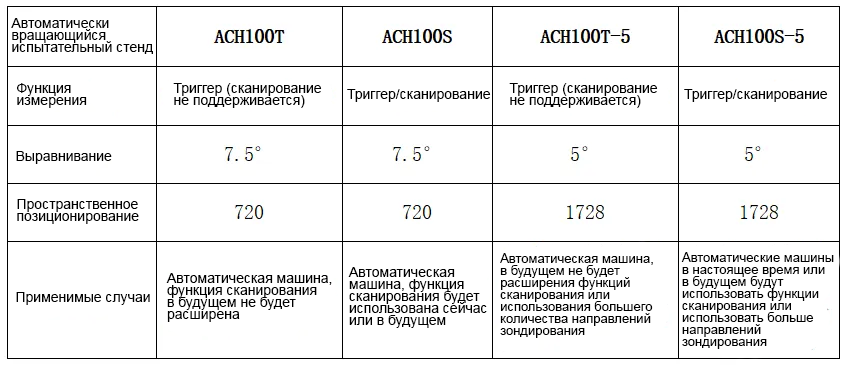

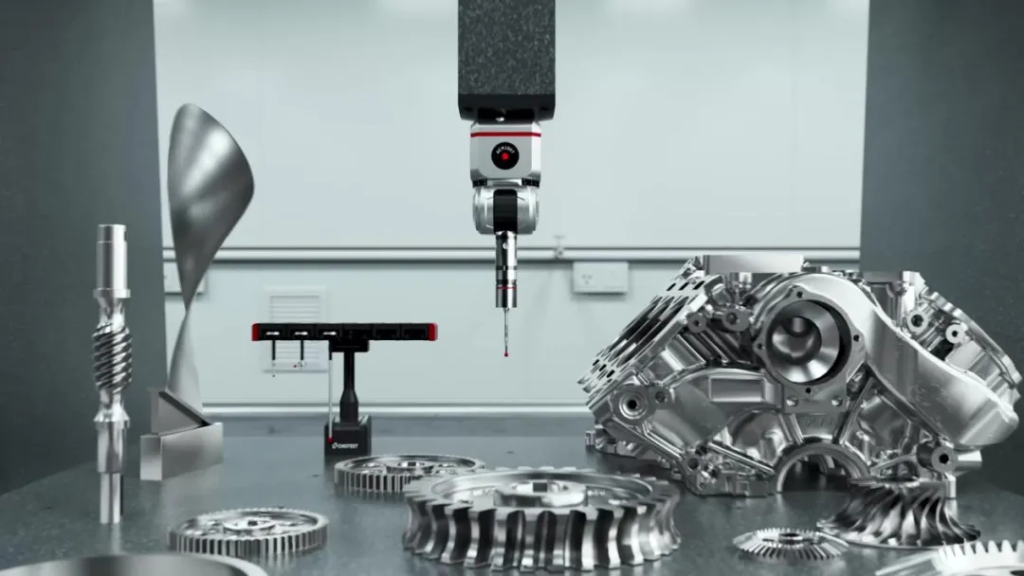

Автоматическая вращающаяся измерительная головка способна автоматически и повторяемо настраивать положение датчика. Это позволяет зондовому элементу определить заготовку под оптимальным углом, что не только удовлетворяет требованиям измерения, но и обеспечивает наивысшую точность и стабильность измерений, повышая общую эффективность трехмерной координатно-измерительной машины. Зонды автоматических вращающихся головок строятся на принципе индексации для многоуглового позиционирования. Это самый распространённый и фактически принятый стандарт в КИМ, заметно превосходящий другие типы зондов по функционалу. Такие головы обеспечивают высокий уровень автоматизации и являются наиболее экономичным вариантом для измерения сложных деталей, особенно тех, которые требуют доступа под различными углами. Существует четыре линейки автоматических вращающихся измерительных головок: ACH100T, ACH100S, ACH100T-5 и ACH100S-5.

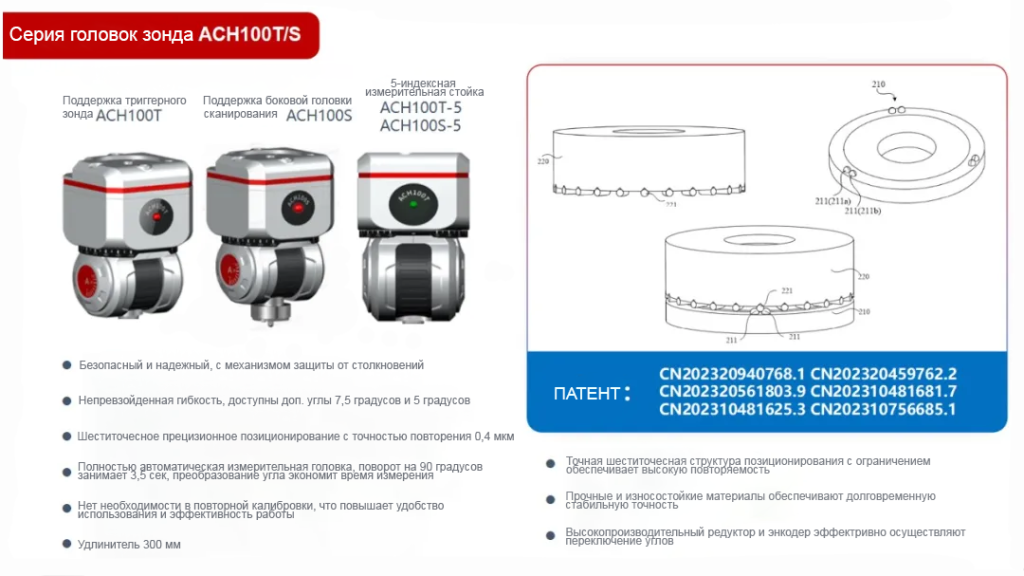

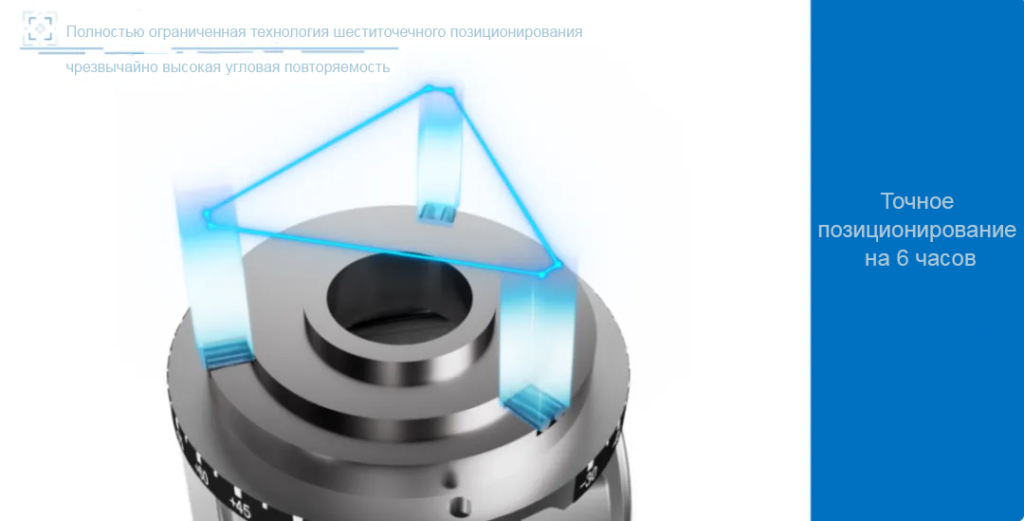

Измерительная головка применяет точное прецизионное позиционирование по шестиконечной системе, что обеспечивает высокую точность определения положения. Основные узлы изготовлены из композитных и прочных материалов, а динамические и статические системы защиты от столкновений гарантируют безопасную работу прибора.

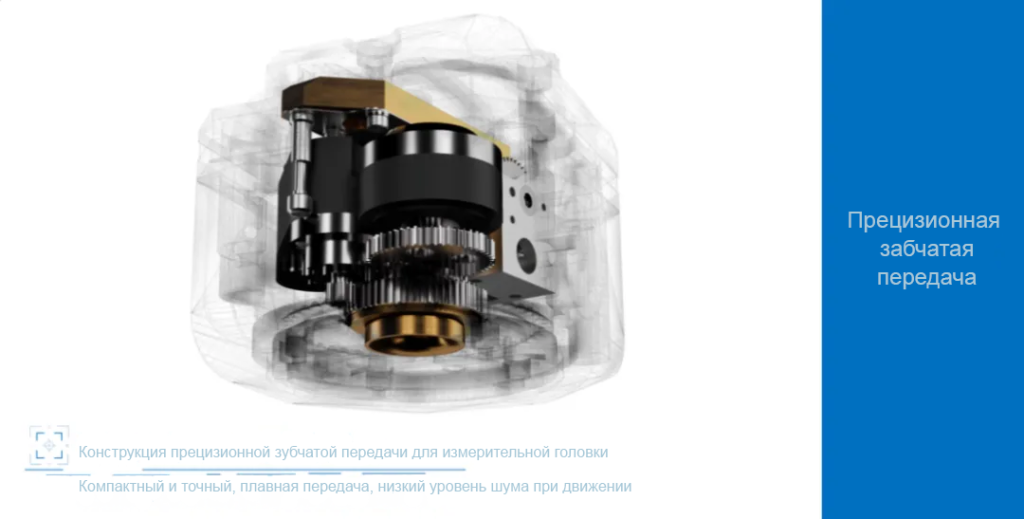

Зондовая головка способна вращаться как вокруг горизонтальной, так и вокруг вертикальной осей. Механизм поворота построен на прецизионном индексационном узле, подобном многодискной индексной Plate. Внутренний пролет головки обеспечивает точное управление угловой настройкой зонда в трехмерном пространстве. В связке с контроллером Alpha4 достигается автоматическое вращение и смена ориентации.

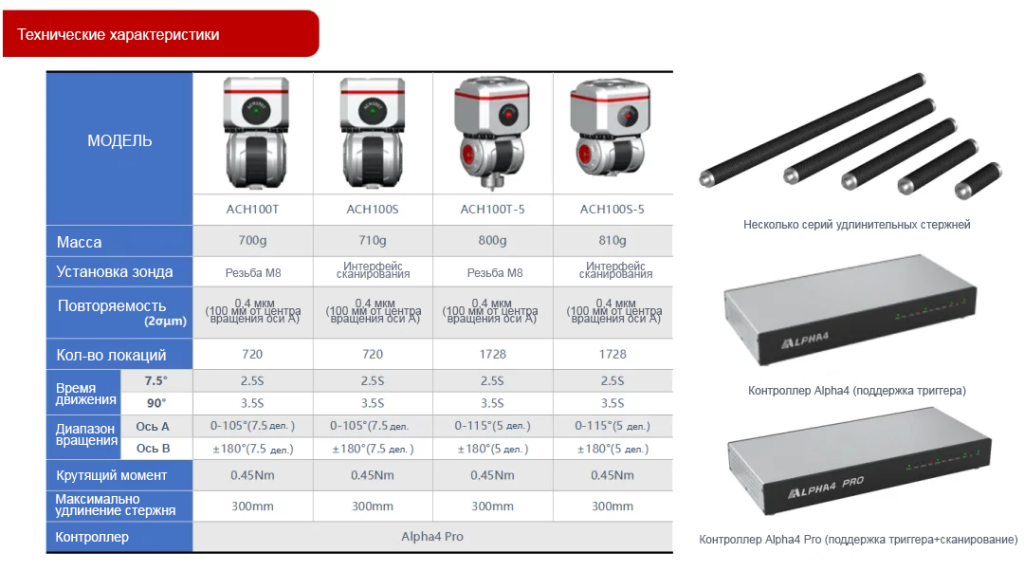

- Автоматическая поворотная измерительная головка ACH100T/ACH100T-5 осуществляет поворот с шагами 7,5° или 5°, что дает 720 или 1728 рабочих позиций в объёме измерений и позволяет задавать различные точки измерения программно.

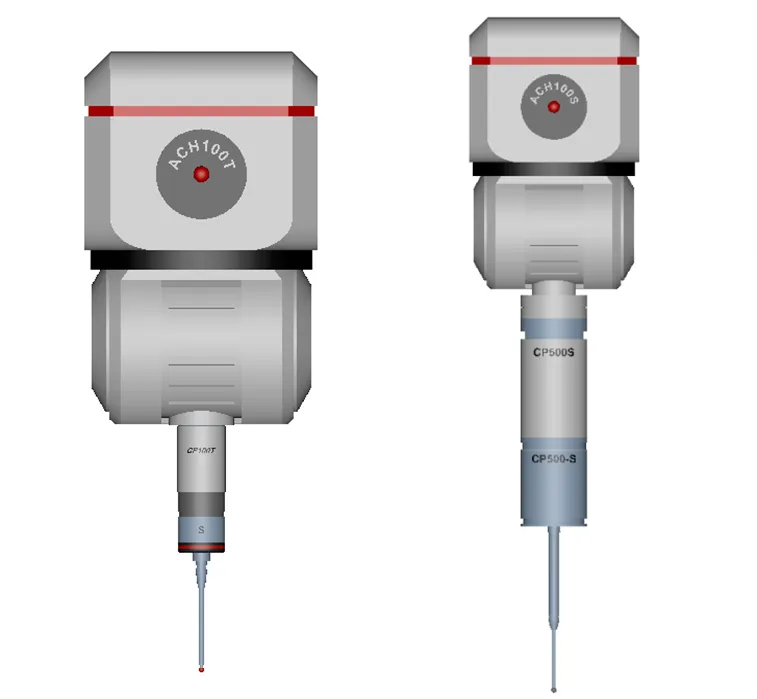

- Автоматическая поворотная головка зонда ACH100S/ACH100S-5 вращается аналогично с шагами 7,5° или 5°, обеспечивая 720 или 1728 позиций в измерительном объёме и возможность программирования положения измерения. Возможность сканирования осуществляется через подключение к CP500S по разъёму TKJ. Также для подключения к зонду серии CP100T доступен адаптер для механического запуска.
Автоматическая поворотная измерительная головка оснащена двумя программируемыми механизмами индексации, которые обеспечивают быстрое вращение и регулировку положения, автоматическую настройку угла наклона измерительного щупа и возможность многопроекционного измерения. Интеграция с системой управления КИМ делает ее чрезвычайно удобной в эксплуатации, повышает эффективность и точность измерений и объясняет широкий спектр применения. Однако следует отметить наличие шага позиционирования по углу. Поэтому при работе с геометрическими объектами с заданными углами и ориентацией для достижения нужной ориентации измерения всё равно необходима координация с системой смены щупов и с позиционированием и фиксацией заготовки.
Измерение сложных деталей часто требует использования нескольких щупов с различными пространственными положениями. ACH100T-5/ACH100S-5 способны поворачиваться в 1728 разных пространственных положениях с шагом 5°, что позволяет зонду измерять поверхность инструмента под нужным углом для получения точных результатов.
Расширьте знания: быстрый способ определить наклон зонда.
Каждый измеряемый угол состоит из двух составляющих: A и B. Угол A характеризует поворот вокруг оси X координатной системы станка и варьируется в диапазоне от 0° до 105° или 0° до 115°, в зависимости от конкретной конфигурации. Угол B — это вращение вокруг оси Z и охватывает диапазон от -180° до +180°. Знаки углов следуют правилу правой руки: если большой палец направлен вдоль положительного направления оси Z, угол считается положительным; в противоположном случае — отрицательным.
Для автоматических головок зонда углы A и B нормируются с шагом 7,5° (или 5°, в зависимости от версии). Для ручных зондирующих головок поворот выполняется с шагом 15°.
