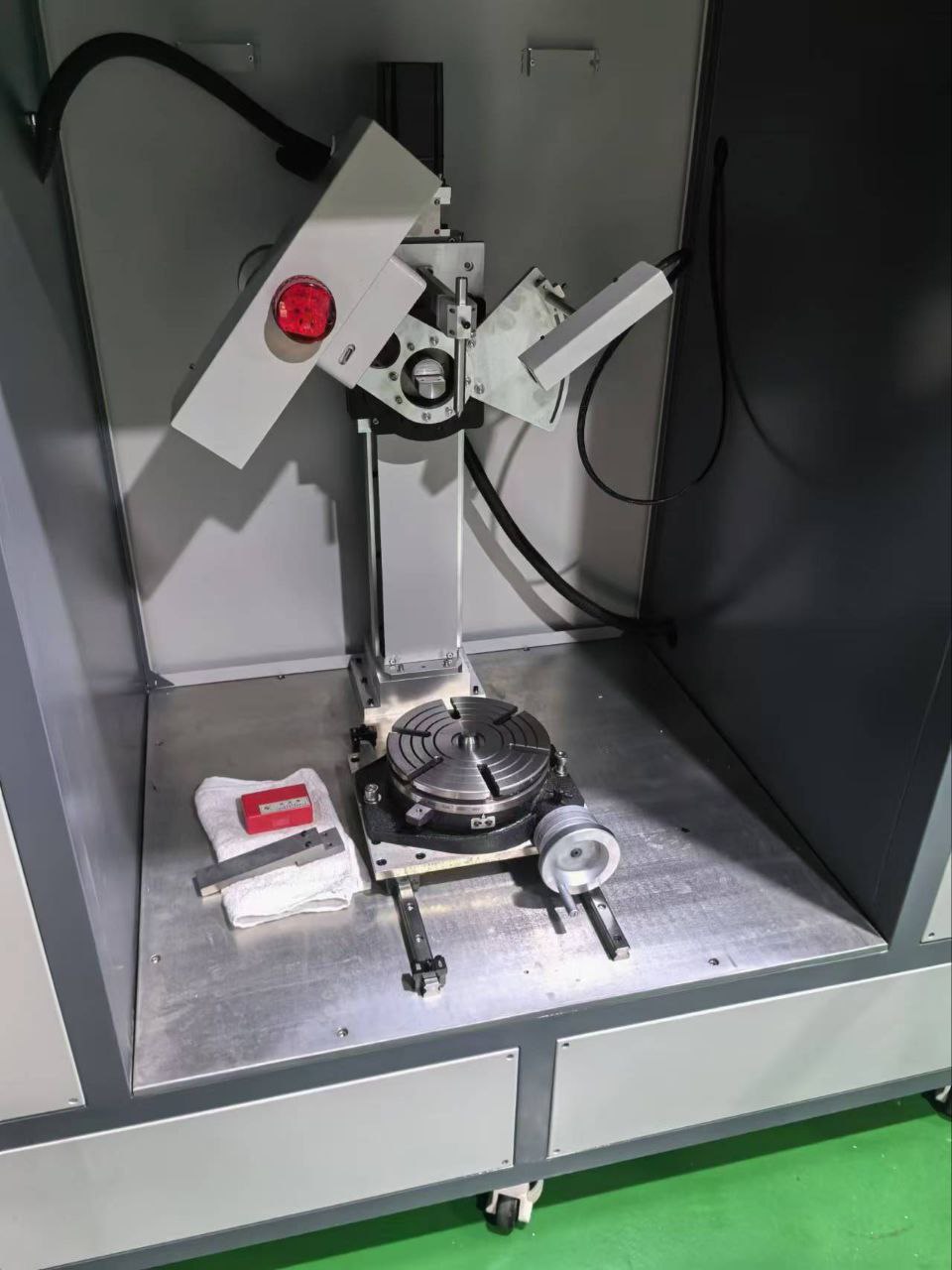

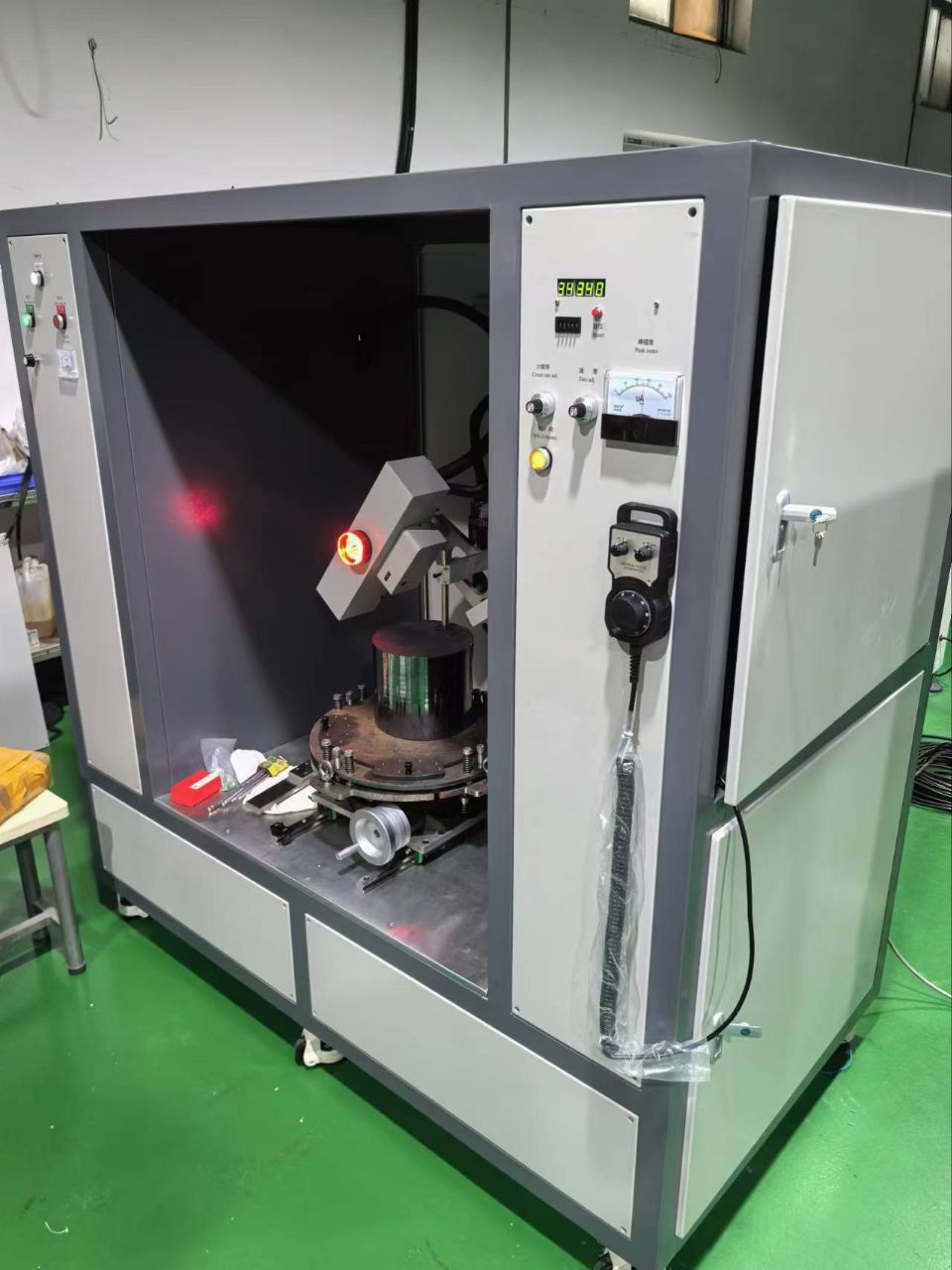

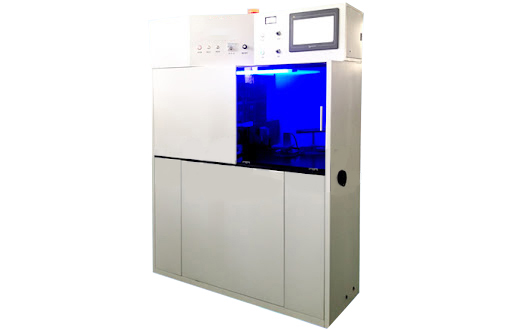

Рентгеновский высокоточный дифрактометр для измерения ориентации кристаллов с поиском пиков представляет собой высокоточное устройство, созданное для интеграции световых, механических и электрических элементов в одном корпусе с использованием принципа рентгеновской дифракции.
Этот прибор способен быстро определять направление как природных, так и искусственных кристаллов (включая пьезоэлектрические, оптические, лазерные и полупроводниковые кристаллы). Он может работать в паре с различными приборами, такими как резаки и шлифовальные станки. Рентгеновский ориентационный дифрактометр YX необходим для точной обработки и производства компонентов из кристаллов.
Этот дифрактометр подходит для ориентации всех типов кристаллов и широко применяется в промышленности, занимающейся обработкой кристаллических материалов.
Особенности:
- Дифрактометр оснащен технологией управления на базе ПЛК, благодаря чему обеспечивает высокую автоматизацию, минимизирует вероятность отказов и повышает устойчивость и стабильность системы.
- Интерфейс управления полностью на китайском языке и реализован через 7-дюймовую сенсорную TFT-панель, что делает его интуитивно понятным и легким в использовании.
- Измерения выполняются автоматически и могут быть запущены как через сенсорный экран, так и с помощью ножного переключателя
- Высокая точность достигается благодаря функции автоматической калибровки, а также возможности проводить до 10 автоматических сканирований для вычисления среднего значения.
- Дифрактометр гибко подстраивается под различные запросы клиентов, позволяя настроить измерения в одноточечном, двухточечном или четырехточечном режиме.
- Имеется функция печати данных измерений с помощью USB-интерфейса. Данные могут быть преобразованы в формат Excel и сохранены для дальнейшего управления через компьютер.
- Модульная конструкция упрощает обслуживание и ремонт.
- Автоматическое управление затвором обеспечивает безопасность оператора, активируя затвор только при необходимости.
- Рабочие столы и приспособления для различных типов образцов могут быть настроены для обеспечения высокой точности измерений и удобства использования.
- Дифрактометр может автоматически измерять как пластины, так и слитки, и используется для углового тестирования на всех этапах обработки, что способствует повышению соответствия продукции установленным стандартам.
Технические характеристики:
|
Рентгеновские трубки |
|
|
Входная мощность: однофазное переменное напряжение |
220 В, 50 Гц, 0,5 кВт |
|
Рентгеновская трубка |
медная мишень с заземлением анода, принудительное воздушное охлаждение |
|
Напряжение трубки |
30 кВ (переключатель закрыт при полном напряжении) |
|
Ток трубки |
0 ~ 5 мА (плавная регулировка) |
|
Частота |
не более 0,5 кВт |
|
Защита |
блокировка по напряжению, температурная защита, автоматический затвор |
|
Точность статистического контроля |
≤±10″ (используйте стандартную кварцевую пластину SIO2, поверхность 1011) (θ: 13°20′) (2θ: 26°40′) |
|
Угловой диапазон |
|
|
Угол поворота образца |
θ, 0 ~ +50° |
|
Угол поворота считывателя |
2θ, 0 ° ~ +100 ° |
|
Сенсорный экран |
|
|
Минимальное значение угла |
1″ |
|
Цифровой дисплей |
Градус, минута, секунда |
|
Регулировка угла |
Цифровое отображение, можно предварительно установить все значения угла |
|
Запись |
|
|
Счетная трубка |
GJ5101 Гейгера, рабочее напряжение 0 ~ 1100 В |
|
Отображение силы |
мкА-метр показывает значение силы кристалла |
|
Размеры (ДхШхВ) |
1150х650х1500 |
|
Вес |
~200 кг |
