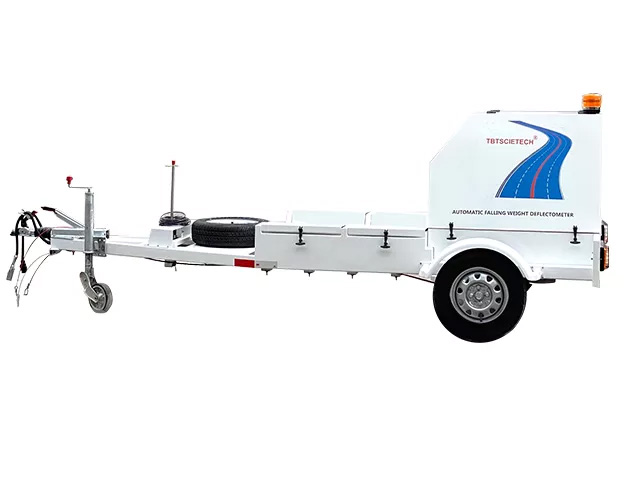

Установка динамического нагружения TBTFWD — это флагманская установка для экспресс-диагностики прочности дорожного полотна, работающая по принципу неразрушающего контроля. Устройство имитирует реальную динамическую нагрузку от проезжающего транспорта, измеряя возникающую деформацию покрытия и автоматически рассчитывая модуль упругости без повреждения самой дороги.
Главные преимущества Установка динамического нагружения TBTFWD:
- Максимальная автоматизация: Весь цикл испытаний управляется одним оператором буквально нажатием одной кнопки на ноутбуке, что исключает ошибки из-за человеческого фактора.
- Высокая производительность: Сбор данных в одной точке занимает всего 20–30 секунд, позволяя быстро обследовать протяженные участки дорог.

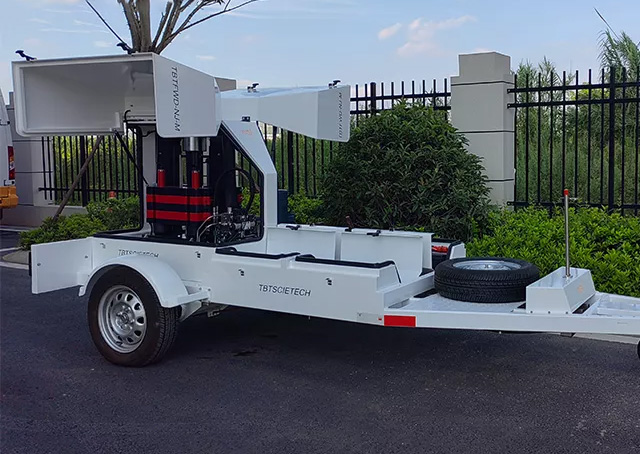

- Идеальная точность на любой поверхности: Благодаря четырехсекционной нагрузочной плите прибор плотно прилегает даже к неровному покрытию, а система геофонов четко фиксирует чашу прогиба.
- Интеллектуальный сбор данных: Устройство самостоятельно определяет координаты через GPS, а также фиксирует температуру воздуха и поверхности для корректировки расчетов.
- Надежность и автономность: Процесс полностью безопасен благодаря двойной системе блокировки (гидравлика и механика), а аккумулятор может подзаряжаться прямо во время транспортировки.
- Безопасность в приоритете: Специальная аварийная система позволяет оперативно поднять грузовую платформу даже при отказе основных контуров, гарантируя возможность безопасной транспортировки установки в случае поломки.
- Гибкое управление: Предусмотренная возможность переключения между ручным и автоматическим режимами работы дает оператору полный контроль над процессом в нестандартных ситуациях.
- Визуальный контроль 360°: Наличие двух видеокамер обеспечивает непрерывный мониторинг: одна камера следит за работой нагрузочной плиты в реальном времени, а вторая помогает при маневрировании и подключении установки к тягачу.

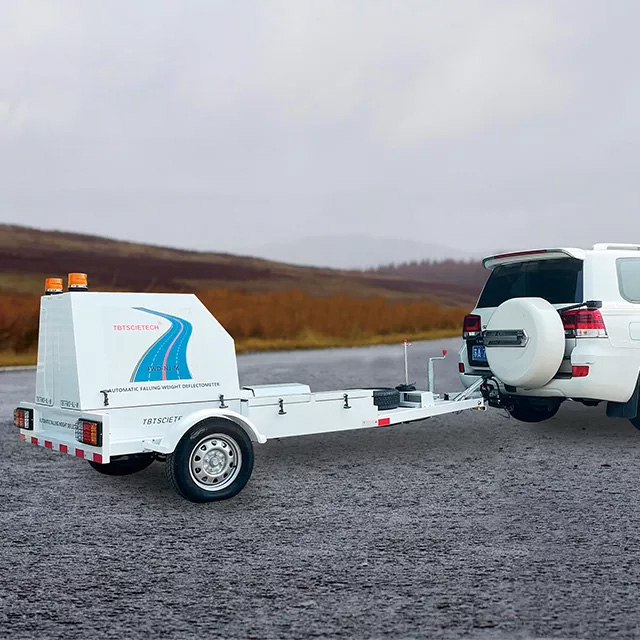

- Безопасная транспортировка: Система инерционного торможения и полная синхронизация световых сигналов (повороты, стоп-сигналы, задний ход и проблесковые маяки) с тягачом делают перемещение установки по дорогам общего пользования максимально безопасным.
- Международный стандарт точности: Установка прошла строгую калибровку в соответствии со стандартом AASHTO R32, что подтверждает эталонную точность измерений и позволяет использовать полученные данные для ответственной экспертизы дорожных проектов.
Эта система является незаменимым инструментом для мониторинга несущей способности дорог, позволяя получать детальную картину состояния объекта в кратчайшие сроки.
Технические характеристики Установки динамического нагружения TBTFWD:
| Вес | 450 кг |
| Скорость передвижения | 0~120 км/час |
| Скорость тестирования на точку | около 20~30 с |
| Тип датчика | Геофон |
| Количество геофонов | 1~9 шт настраиваемо (до 15 опционально) |
| Диапазон вибрации | ±2500 um |
| Точность | 2% |
| Повторяемость | 1% |
| Датчик нагрузки | 12~150 кН (опционально 250 кН исполнение для аэропорта ) |
| Повторяемость датчика нагрузки | 2% |
| Разрешение датчика нагрузки | 0.1 KN, 1 Kpa |
| Нагрузочная плита | D300 мм/ 4-сегментная |
| Измерительный температурный диапазон | -50℃ ~ 100℃ |
| Разрешение температурного датчика | 0.1℃ |
| Точность температурного датчика | 0.50% |
| GPS точность | +/-5 метров |
Стандартная комплектация:
-
Основной блок (с геофонами и батареей)
-
Ноутбук (марка Lenovo / с установленным программным обеспечением для сбора данных и данными калибровки)
-
Калибровочная башня
-
DMI (с функцией GPS)
-
Ящик для инструментов
-
Запасные части
-
Дополнительные аксессуары (для модификации автомобиля)
