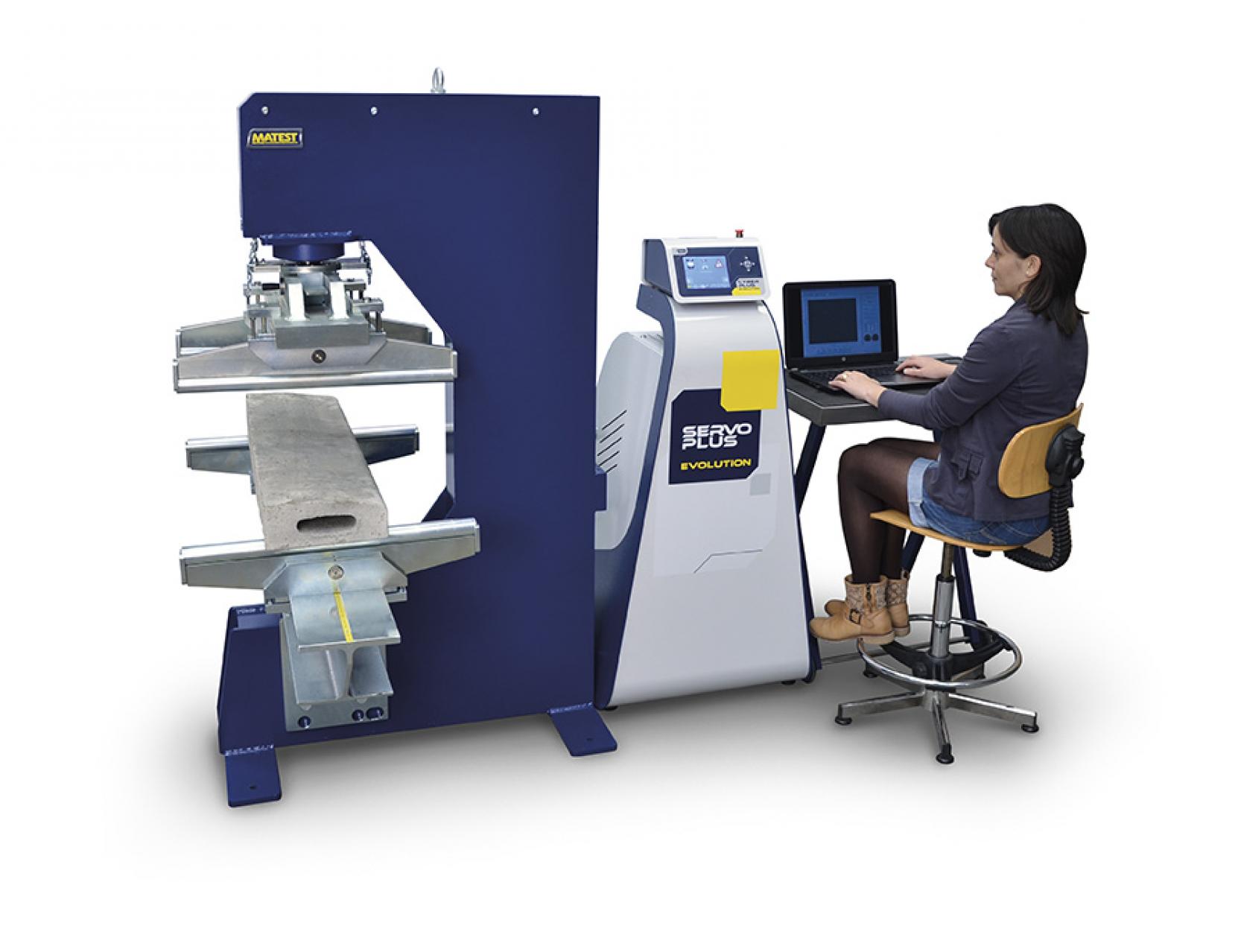

Предназначена для испытаний на изгиб бетонных балочек и блоков размером до 200x200x800 мм, бетонных плит, дорожных плит, плиток, пластин, образцов цемента и других типов материалов с размерами до 600x250 мм (максимальное расстояние между нижними роллерами 1325 мм).
Комплектуется блоком управления "Servo-Plus Evolution".
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
· "Открытая рама" для легкого и быстрого размещения образцов между роллерами.
· Максимальный вертикальный просвет между верхними и нижними роллерами - 260 мм с возможностью выбора промежуточного просвета в 210, 160, 110 или 60 мм.
· Возможность легкой установки одного верхнего роллера по центру для одноточечного нагружения.
· Шкалы для легкой регулировки расстояния между роллерами.
· Поршень прямого действия с компенсирующими противовесами.
|
Технические Характеристики |
C091-03N |
|
|
Максимальная нагрузка |
150 кН |
|
|
Размер роллеров |
Ø40x160 мм |
|
|
Ход поршня |
110 мм |
|
|
Класс точности |
1 |
|
|
Электропитание |
230 В / 750 Вт |
|
|
Габариты |
1400x1200x1430 мм |
|
|
Масса |
не более 350 кг |
|
Может использоваться для испытаний фибробетона на приспособлении C090-15.
Поставляется БЕЗ верхних и нижних роллеров, которые заказываются отдельно.
C091-10 – НАБОР РОЛЛЕРОВ: нижние регулируемые от 75 до 525 мм и только один верхний центральный роллер для одноточечного метода.
C091-11 – НАБОР РОЛЛЕРОВ: нижние регулируемые от 75 до 525 мм и верхние регулируемые от 75 до 180 мм для двухточечного метода.
C091-12 – НАБОР РОЛЛЕРОВ: нижние регулируемые от 75 до 1325 мм и верхние регулируемые от 75 до 575 мм для двухточечного метода.
C091-14 – НАБОР РОЛЛЕРОВ: нижние регулируемые от 75 до 1325 мм и только один верхний центральный роллер для одноточечного метода.
ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
1. КОМПЛЕКТ ВТОРОГО ИЗМЕРИТЕЛЬНОГО ДИАПАЗОНА НА 100КН ДЛЯ ИСПЫТАНИЯ ЦЕМЕНТНЫХ ОБРАЗЦОВ MATEST C097-01
Измерительный диапазон нагрузок:
- 10...100 кН
Комплект для второго диапазона 100 кН с соответствующим датчиком давления, вмонтированным в гидравлическую систему, и вентилем (соленоидным клапаном для Cyber-Plus и Servo-Plus). Устанавливается на испытательные машины с цифровым блоком управления. Это решение обеспечивает высокую точность измерений при малых нагрузках, которая необходима для испытаний: цементных образцов, бетонных балочек на изгиб, растяжение при раскалывании цилиндров и кубов, изгиб бордюрного камня, плит и т.д. при использовании пресса на сжатие бетона.
Нужный диапазон нагрузок переключается программно.
2. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ ЦИЛИНДРОВ (СОГЛАСНО EN 12390-6 | ASTM C496 | NF P18-408)
|
Модель |
Цилиндр Ø x высота мм |
Масса кг |
Высота мм |
|
C100 |
150x300, 160x320, 6”x 12” |
20 |
280 |
|
C101 |
100x200, 110x220, 4”x 8” |
12 |
220 |
|
C102 |
40 x 80 |
1 |
90 |
3. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА ИЗГИБ БАЛОЧЕК 40,1X40X160 ММ E172-01 (СОГЛАСНО СТБ EN 196-1)
Масса: 11 кг
5. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ ПОЛОВИНОК БАЛОЧЕК 40,1X40X160 ММ, СЛОМАННЫХ ПРИ ИЗГИБЕ E170 (СОГЛАСНО СТБ EN 196-1)
Твердость нажимных пластин 60 HRC, верхняя пластина на шарнирной опоре. Съемный фиксатор расположен на расстоянии 10 мм от поверхности нажимной пластины в соответствии с требованиями EN 196-1. Имеет антикоррозийное покрытие.
Масса: 12 кг
5. ПРИСПОСОБЛЕНИЕ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ БЕТОННЫХ КУБОВ 100ММ И 150ММ И ДОРОЖНОЙ ПЛИТКИ C103
Габариты (ДШВ): 350x250x264 мм.
Масса: 17 кг
6. ПРИСПОСОБЛЕНИЕ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ ДОРОЖНОЙ ПЛИТКИ И КУБОВ 300Х500ММ C103-02
Масса: 10 кг
7. ВЕРХНИЙ ПУАСОН ДЛЯ 3-Х ТОЧЕЧНОГО ИЗГИБА БОРДЮРНОГО КАМНЯ (EN 1340) C091-13
ВЕРХНИЙ ПУАНСОН (стальной) для 3-х точечного теста на изгиб БОРДЮРНОГО КАМНЯ. Устанавливается на поршень машины. За счет подвижного соединения не оказывает скручивающего действия на образец. СТАНДАРТ: EN 1340.
8. ИЗМЕРЕНИЕ ПРОГИБА БАЛОЧЕК ИЗ ФИБРОБЕТОНА РАЗМЕРАМИ 100x100x400(500) мм и 50x150x500(600) С090-15
ИЗМЕРЕНИЕ ПРОГИБА балочек из фибробетона размерами 100x100x400(500) мм и 50x150x500(600) мм СТАНДАРТЫ: EN 14488-3 | ASTM C1609, C1018
Испытание проводится с использованием специального оборудования (измеритель прогиба с преобразователями перемещения) и автоматической сервоуправляемой системы для увеличения и снижения нагружения Servoplus.
9. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА ИЗГИБ КЕРАМИЧЕСКИХ БЛОКОВ C093-11
СТАНДАРТ: EN 15037-2, 15037-3 | UNI 9730-3
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ
C127N ВСТРОЕННЫЙ ГРАФИЧЕСКИЙ ПРИНТЕР
Предназначен для распечатки результатов испытаний
C127-11 ТЕРМОБУМАГА для принтера (упаковка 10 рулонов)
