· Электро-гидравлической системы нагружения и управления.
· Стальной рамы для испытаний.
ЭЛЕКТРО-ГИДРАВЛИЧЕСКАЯ СИСТЕМА НАГРУЖЕНИЯ И УПРАВЛЕНИЯ, 1000 КН C109-09N
- Поршень двухстороннего действия из легированной стали +цилиндр.
- Макс. ход поршня: 400 мм
- Верхнее крепление для поперечной балки стальной рамы.
- Сферическое соединение с рамой для равномерного приложения нагрузки.
- Консоль управления Hydro-Plus Evolution включает в себя многоклапанный гидравлический насос, предохранительный клапан для обеспечения макс. безопасности, клапан сброса давления, регулятор подачи масла для обеспечения плавного линейного нагружения.
- Блок управления “Cyber-Plus Evolution” мод. C109N для сбора, обработки, передачи, сохранения и печати результатов испытаний.
- Электрическая нагружающая ячейка до 1000 кН для точного измерения нагрузки прямо на поршне.
- Два гибких шланга высокого давления, 8 метров, для подключения гидроцилиндра к насосу.
Электропитание: 220В 50Гц 1000Вт
Габариты: 500x530x1300 мм
Масса: 150 кг

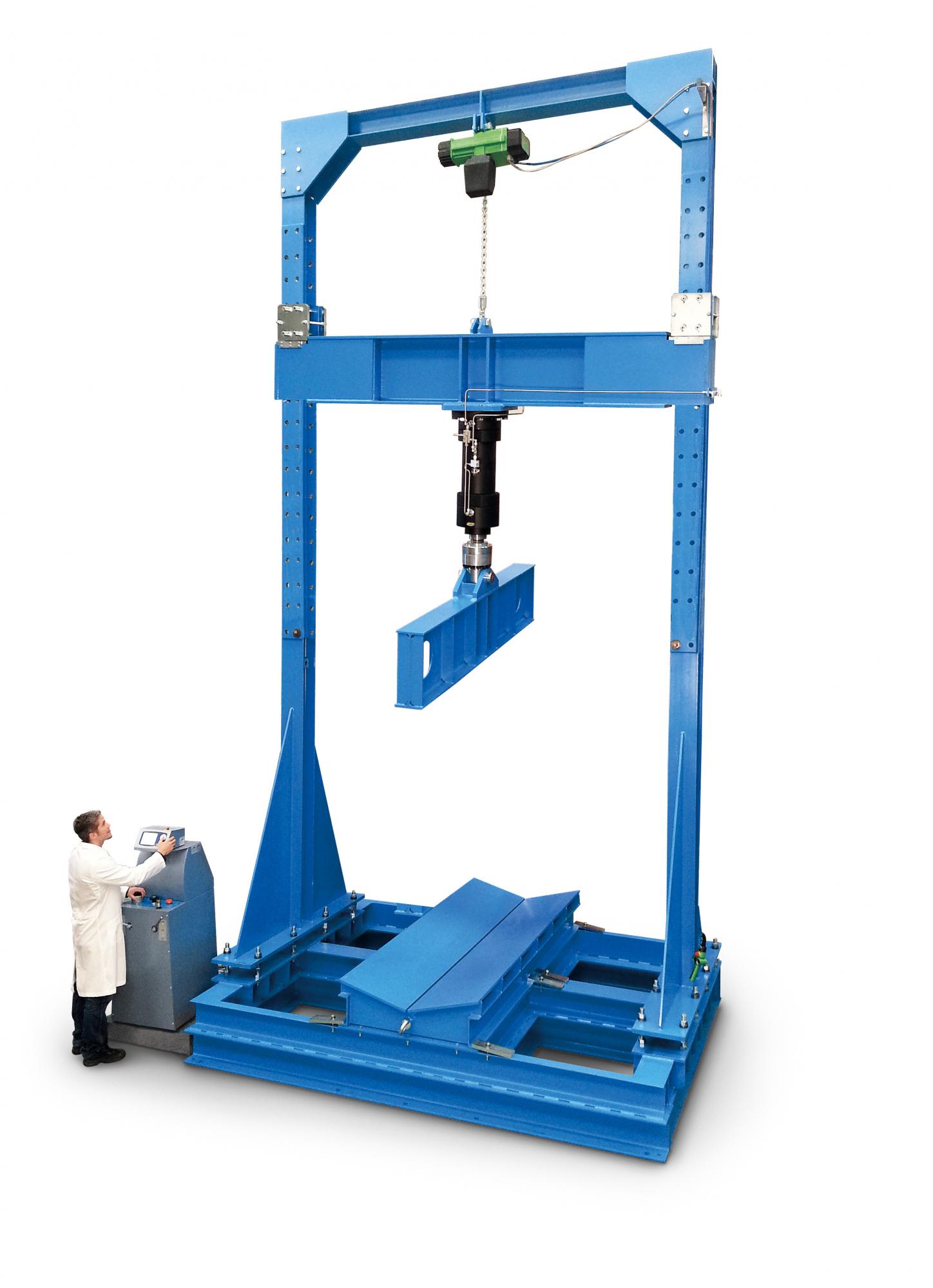

СТАЛЬНАЯ ИСПЫТАТЕЛЬНАЯ РАМА C093-05N
- Максимальный диаметр трубы (внешний): 2600 мм
- Минимальный диаметр трубы (внешний): 450 мм
- Максимальная длина трубы: 2500 мм
- Нижняя опора: 2500 мм длиной
- Верхняя поперечная балка: 2500 мм длиной
- Рама из конструкционной стали, части которой соединяются высокопрочными болтами так, что ее можно легко собрать и разобрать для транспортировки. Рама монтируется на бетонном основании, которое подготавливается заказчиком.
- Регулируемая по высоте верхняя траверса, которая перемещается с помощью двухскоростной электрической лебедки и фиксируется на раме в нужном положении с помощью штифтов.
- Две нижние опоры для испытуемой трубы. Опоры поставляются как плоские, так и «V-образные» в соответствии с требованиями EN 1916.
- Верхняя нагружающая балка на подвижном креплении.
Электропитание: 230/400В 3ф 50Гц 2000Вт
Габариты рамы: 3700x2500x6900мм
Масса: ~ 7000 кг
Испытательная рама поставляется в разобранном виде и монтируется на месте в соответствии с инструкциями.
Оборудование может быть изготовлено с различными функциями в соответствии с требованиями заказчика.
Заказчик может также самостоятельно изготовить испытательную раму и приобрести только систему управления.
