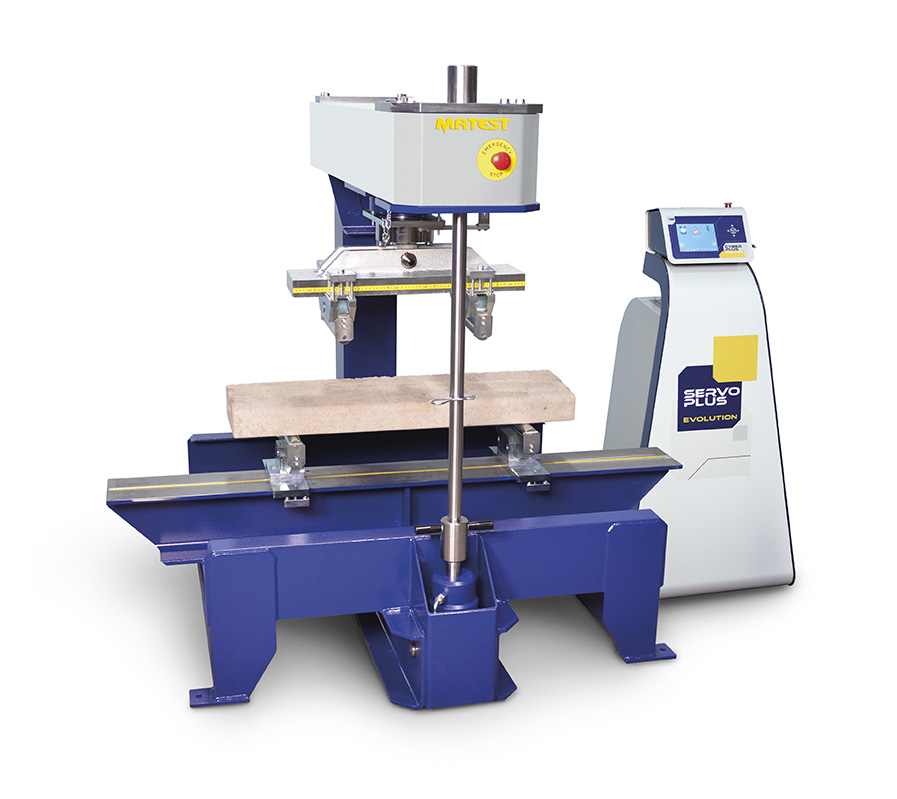

Поперечная универсальная машина для испытаний на изгиб на 320 кН MATEST C095N

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

· Универсальная многофункциональная машина.
· 8-канальная сервоуправляемая система Servo-Plus evolution для полностью автоматических тестов (C104N).
· Нагрузка измеряется высокоточным тензодатчиком, что устраняет погрешность от массы поршня и трения.
· C-образная рама для быстрого и удобного размещения образца между роллерами.
· Рама закрывается гидравлическим вертикальным стержнем, что обеспечивает повышенную жесткость.
· Возможность легкой установки одного верхнего роллера по центру для одноточечного изгиба.
· Шкала для легкой регулировки расстояния между роллерами.
· Поршень прямого действия с компенсирующими противовесами для снижения трения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Поставляется БЕЗ верхних и нижних роллеров, которые заказываются отдельно.

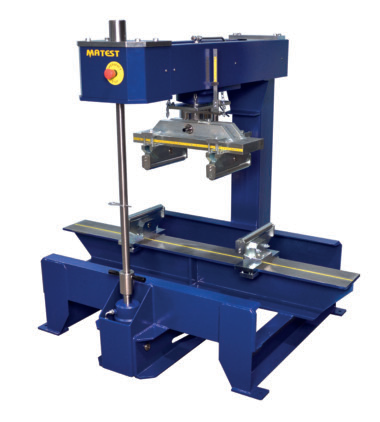

ИСПЫТАНИЕ НА ИЗГИБ БЕТОННЫХ БАЛОК C095N-11

СТАНДАРТЫ: EN 12390-5 | ASTM C78, C293
Комплект верхних и нижних роллеров для испытаний на изгиб бетонных балок до 200x200x800 мм
Размеры роллеров: Ø 30 мм, длина 312 мм, кадмиевое антикоррозионное покрытие.
Расстояние между верхними роллерами от 75 до 570 мм
Расстояние между нижними роллерами от 75 до 1560 мм
Масса: ~ 65 кг
НЕОБХОДИМЫЕ ПРИНАДЛЕЖНОСТИ:
C095N-18 - 4 ПРОСТАВКИ по 43 мм, для сокращения полезного вертикального просвета от 263 до 177 мм (67 мм с учетом хода поршня).

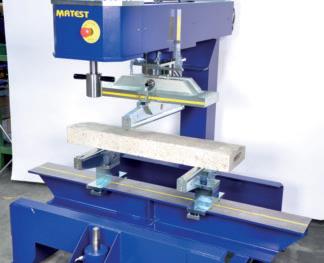

ИСПЫТАНИЯ НА ИЗГИБ ДОРОЖНОЙ ПЛИТКИ И ДРУГИХ ОБРАЗЦОВ ДО 600 ММ ШИРИНОЙ C095N-12

СТАНДАРТ: EN 1339
Комплект их одного верхнего и 2-х нижних роллеров для испытаний бордюрного камня.
Размеры роллеров: Ø40 мм, длина 620 мм, кадмиевое антикоррозионное покрытие.
Расстояние между нижними роллерами от 75 до 1560 мм
Масса: ~ 76 кг
НЕОБХОДИМЫЕ ПРИНАДЛЕЖНОСТИ:
C095N-18 - 4 проставки по 43 мм, для сокращения полезного вертикального просвета от 263 до 177 мм (67 мм с учетом хода поршня).

   ИСПЫТАНИЕ НА ИЗГИБ БЕТОННЫХ БАЛОК C095N-19

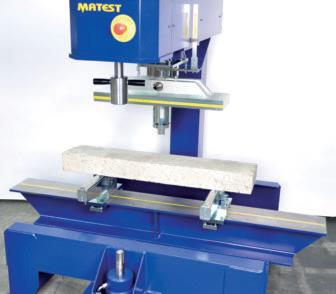

ВЕРХНИЙ ПУАНСОН ДЛЯ ИСПЫТАНИЙ БОРДЮРНОГО КАМНЯ C095N-13

СТАНДАРТ: EN 1340
Устанавливается на поршень машины. За счет подвижного соединения не оказывает скручивающего действия на образец.
Используется с комплектом C095N-12.
Полезный вертикальный просвет 221 мм (111 мм с учетом хода поршня).
Масса: 6 кг.
НЕОБХОДИМЫЕ ПРИНАДЛЕЖНОСТИ:
C095N-18 - 4 проставки по 43 мм, для сокращения полезного вертикального просвета от 221 до 135 мм (25 мм с учетом хода поршня)

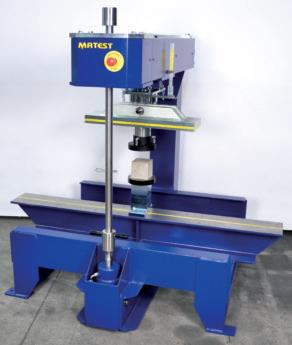

ИСПЫТАНИЯ НА СЖАТИЕ ДО 320 КН C095N-14

Универсальная машина может быть оснащена нижней и верхней нажимными пластинами Ø 165 и толщиной 30 мм, для выполнения тестов на сжатие образцов небольших размеров и прочности. Необходим комплект из 4х проставок C095N-18
Полезный вертикальный просвет от 350 до 178 мм (68 мм с учетом хода поршня).
Так же можно выполнять тесты на сжатие образцов цемента (с приспособлением E170), тесты на растяжение при раскалывании (с приспособлением C100, C103).

Масса: ~ 20 кг
C095N-15 - ДАТЧИК ПЕРЕМЕЩЕНИЯ, для измерения перемещения поршня. Поставляется в комплекте с креплением к раме.
Ход: 100 мм
Сопротивлением: 350 Ом
Линейность показаний: < 0.1%
Чувствительность: 2 мВ/В

ТЕСТ ПОГЛОЩЕНИЯ ЭНЕРГИИ НА ОБРАЗЦАХ ТОРКРЕТ-БЕТОНА C095N-16

СТАНДАРТЫ: EN 14488-5
Прямоугольное основание 500x500 мм для размещения образца в комплекте со сферическим верхним нагружающим элементом.
Масса: ~125 кг
НЕОБХОДИМЫЕ ПРИНАДЛЕЖНОСТИ:
S336-14 - ДАТЧИК ПЕРЕМЕЩЕНИЯ, для измерения деформации в центре образца под нагрузкой.
Ход: 50 мм
Сопротивление 350 Ом
Линейность показаний: < 0.1%
Чувствительность: 2 мВ/В
C109-15N - ПРОГРАММНОЕ/АППАРАТНОЕ обеспечение для:
Измерения прогиба железобетонных балок
Определения прочности, первой трещины и пластичности
Теста поглощения энергии на образцах торкрет-бетона.
СТАНДАРТ: EN 14488-5

ПРОЧНОСТЬ НА ИЗГИБ БЕТОННЫХ ПЛИТ СО СТАЛЬНЫМИ ВОЛОКНАМИ (FCR) C095N-17

СТАНДАРТ: ASTM C1550
НИЖНЯЯ РАМ-ОСНОВАНИЕ для размещения бетонных плит диаметром 800 мм и толщиной 75 мм в комплекте с верхним нагружающим элементом.
Масса: ~ 60 кг
НЕОБХОДИМЫЕ ПРИНАДЛЕЖНОСТИ:
S336-14 - ДАТЧИК ПЕРЕМЕЩЕНИЯ, для измерения деформации в центре образца под нагрузкой.
Ход: 50 мм
Сопротивление 350 Ом
Линейность показаний: < 0.1%
Чувствительность: 2 мВ/В
C109-15N - ПРОГРАММНОЕ/АППАРАТНОЕ обеспечение для:

• Измерения прогиба железобетонных балок
• Определения прочности, первой трещины и пластичности

ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

 1.    ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ ЦИЛИНДРОВ (СОГЛАСНО EN 12390-6 | ASTM C496 | NF P18-408)

2.       ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ ПОЛОВИНОК БАЛОЧЕК 40,1X40X160 ММ, СЛОМАННЫХ ПРИ ИЗГИБЕ E170 (СОГЛАСНО СТБ EN 196-1)

Твердость нажимных пластин 60 HRC, верхняя пластина на шарнирной опоре. Съемный фиксатор расположен на расстоянии 10 мм от поверхности нажимной пластины в соответствии с требованиями EN 196-1. Имеет антикоррозийное покрытие.
Масса: 12 кг

3.   ПРИСПОСОБЛЕНИЕ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ БЕТОННЫХ КУБОВ 100ММ И 150ММ И ДОРОЖНОЙ ПЛИТКИ C103

Габариты (ДШВ): 350x250x264 мм.
Масса: 17 кг

4.   ПРИСПОСОБЛЕНИЕ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ ДОРОЖНОЙ ПЛИТКИ И КУБОВ 300Х500ММ C103-02

5. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА ИЗГИБ КЕРАМИЧЕСКИХ БЛОКОВ C093-11

СТАНДАРТ: EN 15037-2, 15037-3 | UNI 9730-3

 ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

C127N ВСТРОЕННЫЙ ГРАФИЧЕСКИЙ ПРИНТЕР

Предназначен для распечатки результатов испытаний
