ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
- Автоматический расчет скорости сдвига на основе оптимальных параметров консолидации
- Скорость сдвига от 0,00001 до 15,0000 мм/мин
- Возможность задать разную скорость возврата
- Интегральный двигатель замкнутого цикла
- Удобный микропроцессорный сенсорный дисплей
- 8 разъемов для системы сбора/обработки данных
Используются для определения сопротивления срезу образцов всех типов грунта: консолидированных и дренированных, с ненарушенной структурой или приготовленных в лаборатории. Можно использовать образцы Ø 50, 60, 63,5, 100 мм, или квадратные 60x60, 10x100 мм. Установка управляется двигателем замкнутого цикла с планетарными передачами.
В начале каждого испытания выполняется полный автоматический внутренний контроль, включая сброс настроек, для устранения всех возможных ошибок и простоя ожидания. Настройка всех параметров теста осуществляется через удобный микропроцессорный сенсорный дисплей, обеспечивающий эффективный и гибкий интерфейс. (Все данные вводятся и сохраняются, когда машина находится в режиме ожидания, не влияя на ход проведения испытания). Возможность установки максимального хода каретки для автоматического окончания теста. Можно ввести разную скорость возврата каретки (остаточный срез), по отношению к первичному срезному тесту, что позволяет быстро воспроизвести испытания на остаточный срез и существенно экономит время. Эффекты первичной консолидации можно идентифицировать непосредственно на кривой консолидации только с версией сбора данных. Автоматический расчет соответствующей скорости сдвига с выбором оптимальных параметров консолидации для t50, t90 и t100 (только с версией сбора данных). Это обеспечивает производительность и экономическую эффективность.
- Максимальное усилие сдвига: 5000 Н во всем диапазоне скоростей
- Скорость сдвига от 0,00001 до 15,0000 мм/мин
- Отображение скорости и сдвига с разрешением 0,00001 мм
- Возможность прямой вертикальной нагрузки или с рычагом 10:1
- Максимальная вертикальная прямая нагрузка: 500Н; с рычага: 5500Н
- Держатель с адаптерами для срезной коробки установлен на шариковую дорожку с высококачественной антифрикционной системой
- Простая в эксплуатации установка, не требующая квалифицированного персонала.
Электропитание: 230В 1ф 50/60Гц 200Вт
Габариты: 1040x420x(в)1350 мм
Масса: 120 кг
Прошивка:
- Электронный блок управления Cyber-plus Evolution с цветным графическим сенсорным дисплеем ¼ VGA, который работает как настольный ПК, на базе операционной системы Windows для управления данными. (Анализ данных, результатов тестов, графики с программным обеспечением S277-40N, дополнительные принадлежности)
- Сенсорный дисплей и меню позволяют легко настроить параметры и выполнить тест. Результаты теста являются высокоточными и отображаются мгновенно
- Прибор может выполнять тесты без внешнего ПК, т.к. “Cyber-Plus” предоставляет функции ПК
- Прямое подключение к интранету (локальная сеть) и сети интернет для установления удаленной связи и проведения диагностического анализа от технических специалистов или для обновления программного обеспечения
- Неограниченный объем памяти:2 USB порта, 1 слот для SD карты
- Возможность выбора нескольких языков
- Технические характеристики оборудования: см. стр. 24
- Прибор оснащен 8 разъемами для системы сбора и обработки данных (3 аналоговых / цифровых канала активируются с помощью дополнительной прошивки S277-31 для тензодатчика и преобразователей, а 5 каналов могут быть активированы с помощью дополнительной прошивки S277-32)

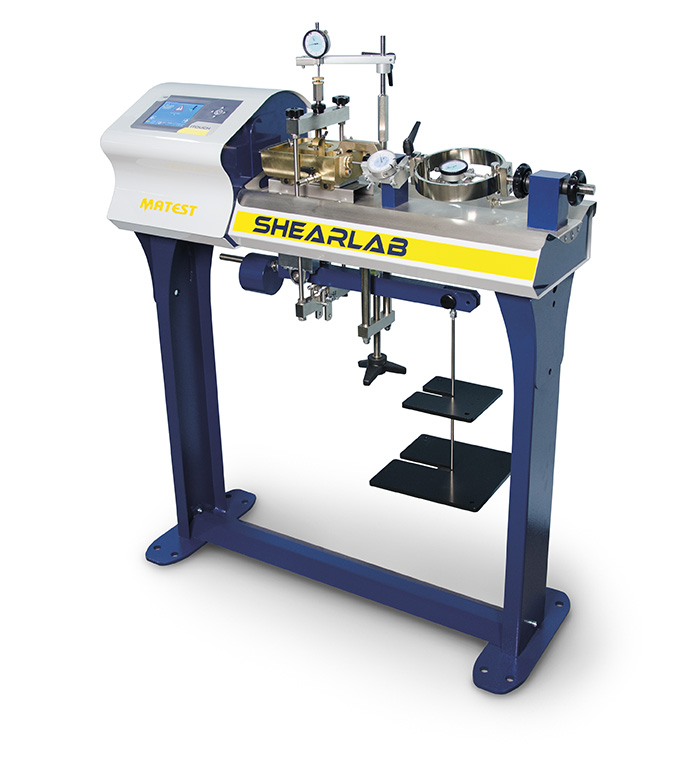

S276 KIT
БАЗОВАЯ ЦИФРОВАЯ ВЕРСИЯ SHEARLAB
ЦИФРОВАЯ ИСПЫТАТЕЛЬНАЯ УСТАНОВКА НА СРЕЗ включает:
S276-10 Раму с микропроцессорным cенсорным дисплеем для испытаний на срез, в комплекте с нагружающим устройством, держателем с адаптерами для срезной коробки, держателями для ИЧ или преобразователя.
S370-03S Динамометрическое кольцо на 3000 Н, с устройством защиты электрической безопасности (динамометрические кольца различной мощности до 5000 Н доступны по запросу).
S377 ИЧ для горизонтального перемещения 25 x 0,01 мм
S376 ИЧ для вертикального перемещения 10 x 0,01 мм
S273 KIT Комплект пригрузов с прорезью общей массой 50 кг
Примечание: Срезная коробка, пробоотборное кольцо и трамбовка не входят в стандартную поставку и заказываются отдельно (см. принадлежности).
S276-01
ВЕРСИЯ СО СБОРОМ / ОБРАБОТКОЙ ДАННЫХ AUTO SHEARLAB
ЦИФРОВАЯ ИСПЫТАТЕЛЬНАЯ УСТАНОВКА НА СРЕЗ, СО ВСТРОЕННОЙ СИСТЕМОЙ СБОРА ДАННЫХ И
БАЗОВЫМ ПО включает:
S276-10 Раму с микропроцессорным cенсорным дисплеем для испытаний на срез, в комплекте с нагружающим приспособлением, держателем с адаптерами для срезной коробки, держателями для ИЧ или преобразователя.
S277-20 Датчик нагружения на 3000 Н в комплекте с кабелем.
S336-11 Преобразователь вертикального перемещения, ход 10 мм.
S336-12 Преобразователь горизонтального перемещения, ход 25 мм.
S277-31 Встроенное ПО для активации 3 разъемов для базового сбора данных.
S273 KIT Комплект пригрузов с прорезью общей массой 50 кг.
Примечание: Срезная коробка, пробоотборное кольцо, трамбовка И ПО не входят в стандартную поставку и заказываются отдельно (см. принадлежности).
ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
S277-40N ПО ОТЧЕТ СРЕЗНОЙ ТЕСТ
S277-32 Встроенное ПО для активации 5 разъемов предусмотрено на раме S277-10N. Может быть использовано в качестве системы сбора / обработки данных для геотехнических испытаний.
Примечание: 5 каналов могут использоваться альтернативно (не одновременно) к 3 каналам рамы
КОНЦЕВЫЕ МЕРЫ. Класс 1
Используется для калибровки преобразователей линейного перемещения

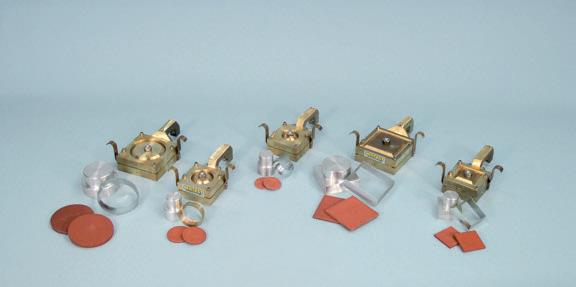

СРЕЗНЫЕ КОРОБКИ, точно обработаны, изготовлены из латуни, в комплекте с кареткой с круглыми или квадратными гнездами, основанием, парой пористых пластин, 2 перфорированными штампами, двумя сетками, адаптерами для держателя коробки.
|
Модели |
Срезная коробка |
Пара запасных пористых пластин |
|
Круглые образцы Ø 50 мм |
S282 |
S286-03 KIT |
|
Круглые образцы Ø 60 мм |
S283 |
S286 KIT |
|
Круглые образцы Ø 63,5 мм |
S283-01 |
S286-05 KIT |
|
Круглые образцы Ø 100 мм |
S281 |
S286-04 KIT |
|
Квадратные образцы 60x60 мм |
S284 |
S286-01 KIT |
|
Квадратные образцы 100x100мм |
S285 |
S286-02 KIT |
ПРОБООТБОРНЫЕ КОЛЬЦА (для образцов) и трамбовки (выталкиватели)
Пробоотборное кольцо с режущим краем используется для отбора, а трамбовка - для выталкивания образца грунта без нарушения структуры в рабочее кольцо.
|
Модели |
Пробоотборное кольцо |
Трамбовка |
|
Ø 50x(в)23 мм |
S122-08 |
S123-08 |
|
Ø 60x(в)23 мм |
S122-09 |
S123-09 |
|
Ø 63,5x(в)23 мм |
S122-21 |
S123-17 |
|
Ø 100x(в)23 мм |
S122-10 |
S123-10 |
|
Квадрат 60x60x(в)23 мм |
S122-11 |
S123-11 |
|
Квадрат 100x100x(в)23 мм |
S122-12 |
S123-12 |
ЗАПАСНЫЕ ЧАСТИ
S335-15 Универсальный зажим для крепления для ИЧ / преобразователя.
Подходит для всех преобразователей перемещения производства Матест и индикаторов часового типа (от Ø 8 до Ø 20 мм)
S280-15 Универсальное крепежное приспособление для фиксации на установке на срез зажима S335-15 с ИЧ или преобразователем вертикального перемещения.
S280-16 Универсальное крепежное приспособление для фиксации на установке на срез зажима S335-15 с ИЧ или преобразователем горизонтального перемещения.
