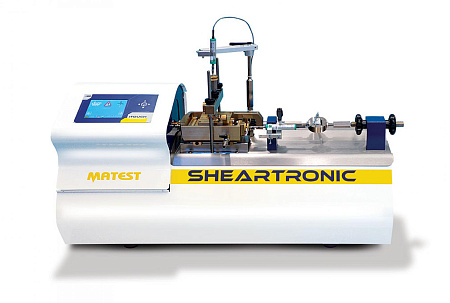

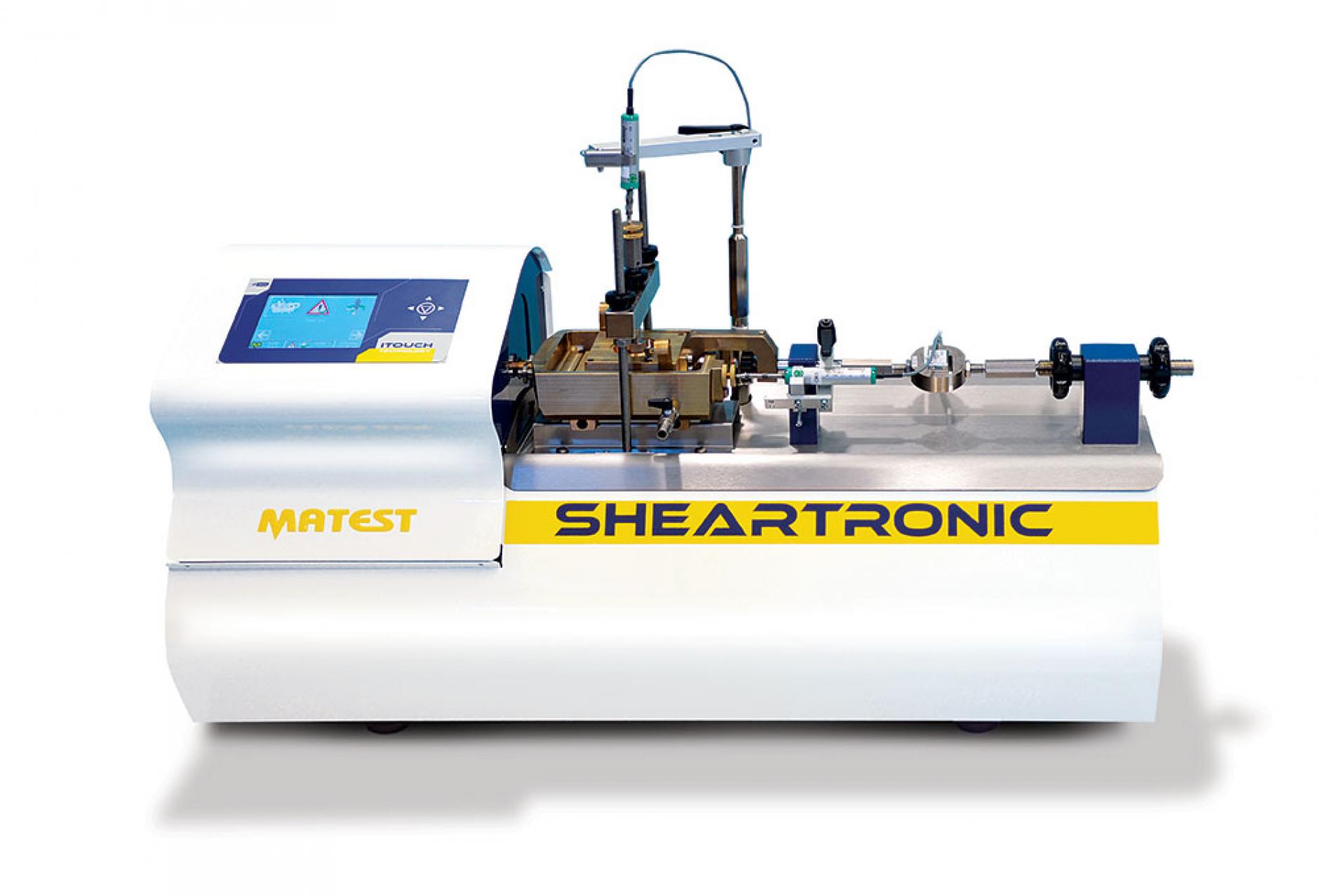

Система основана на пневматической системе замкнутого цикла, которая наряду с высокопроизводительным регулятором гарантирует автоматическую подачу вертикальной нагрузки до 6000 Н, что дает уникальную возможность снизить до абсолютного минимума любую форму ручного вмешательства (нет необходимости в пригрузах или рычагах).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Макс. горизонтальное усилие: 5000 Н
- Макс. смещение: 20 мм
- Скорость среза: от 0,00001 до 15,0000 мм/мин
- Максимальная вертикальная нагрузка: 6000 Н (больше чем 600 кПа на образец площадью 100 мм2), производится пневматическим поршнем с системой замкнутого цикла с датчиком давления 10 бар.
- Макс. давление воздуха: 10 бар
- Макс. рабочее давление воздуха: 8 бар
Габариты: 1030x400x580 мм
Масса: 100 кг
Прошивка
Аналогичен S276 KIT и S276-01, но с новой возможностью напрямую определить на кривой консолидации эффекты первичной консолидации. Sheartronic автоматически вычисляет соответствующую скорость сдвига, применяемую к образцу, путем выбора оптимального параметра консолидации между t50, t90 и t100, повышая производительность и экономическую эффективность.
СИСТЕМА ВКЛЮЧАЕТ:
S276-11 Раму с микропроцессорным cенсорным дисплеем для испытаний на срез, в комплекте с пневматическим вертикальным нагружающим устройством, держателем с адаптерами для срезной коробки, держателями для ИЧ или преобразователя.
S277-20 Датчик нагружения на 3000 Н в комплекте с кабелем (датчик нагружения на 5000 Н доступен по запросу).
S336-11 Преобразователь вертикального перемещения, ход 10 мм
S336-12 Преобразователь горизонтального перемещения, ход 25 мм
S277-31 Встроенное ПО для активации 3 разъемов для базового сбора данных.
Примечание:
1. Срезная коробка, пробоотборное кольцо, трамбовка (см. принадлежности) и ПО S277-41N не входят в стандартную поставку и заказываются отдельно
2. Пневматической машине мод. S276-02 требуется источник сжатого воздуха.
3. Машина предусматривает возможность размещения дополнительного поршня для достижения максимальной нагрузки 10000 Н
РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ
S262-11 ВОЗДУШНЫЙ ФИЛЬТР-осушитель с конденсатоотводчиком, имеет автоматическое дренирование , для удаления конденсата и твердых частиц пыли до 1 мкм
S277-41N ShearLab СРЕЗНОЙ ТЕСТ
Для полностью автоматического управления, сбора, обработки и отображения данных в ходе теста на прямой / остаточный срез, с построением графиков на всех этапах испытания
ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
V207 ВОЗДУШНЫЙ КОМПРЕССОР, 50 л, номинальное давление 10 бар
Используется для калибровки преобразователей линейного перемещения.
Модели:
S336-41 Концевая мера, номинальная длина 5 мм
S336-43 Концевая мера, номинальная длина 10 мм
S336-45 Концевая мера, номинальная длина 25 мм
ЗАПАСНЫЕ ЧАСТИ
S335-15 Универсальный зажим для крепления для ИЧ / преобразователя. Подходит для всех преобразователей перемещения производства Матест и индикаторов часового типа (от Ø8 до Ø20 мм).
S280-15 Универсальное крепежное приспособление для фиксации на установке на срез зажима S335-15 с ИЧ или преобразователем вертикального перемещения
S280-16 Универсальное крепежное приспособление для фиксации на установке на срез зажима S335-15 с ИЧ или преобразователем горизонтального перемещения
