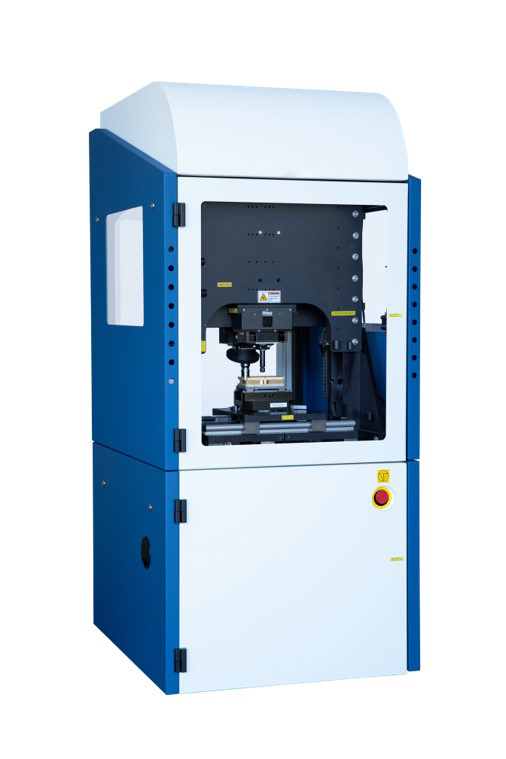

Многофункциональный трибометр MFT-5000

Благодаря своей модульной конструкции и интегрированному 3D-профилометру, MFT-5000 позволяет проводить исследования как в нано-, так и в микро- и макродиапазонах.

Этот трибометр считается самым универсальным и передовым в мире благодаря запатентованным датчикам силы, обеспечивающим сверхвысокие скорости измерений. Модульность прибора позволяет контролировать широкий диапазон окружающей среды, обеспечивая уникальные возможности анализа. На платформе MFT-5000 сочетаются высокие скорости и разнообразные условия эксплуатации, недоступные для других трибометров на рынке.

Особенностью этого трибометра является наличие запатентованного интегрированного 3D-профилометра, позволяющего анализировать изменения поверхности материала во времени. Благодаря этой функции, MFT-5000 идеально подходит для комплексного анализа коэффициента трения, износа, твердости, адгезии и других механических свойств материалов.

Основные характеристики:

• Интегрированный 3D-профилометр;
• Диапазон нагрузки Нано, Микро, Макро;
• -120 °С до 1200 °С;
• Модульный со сменными модулями;
• Покрытия , смазочные материалы , материалы;
• Исследования поверхности и трибологии.

Трибометр, не похожий ни на один другой

________________________

Универсальный и настраиваемый под ваши нужды

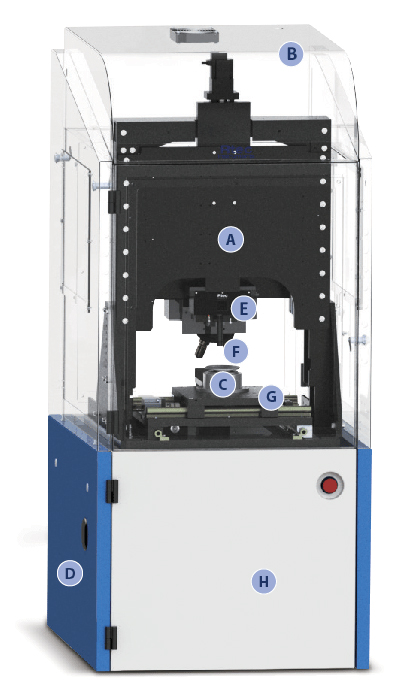

А) Верхняя Z-структура Высокоточные многоступенчатые Z-уровни для перемещения тензодатчика и профилировщика по оси Z		E) Датчики силы Взаимозаменяемые тензодатчики в широком диапазоне — от нН до 10 000 Н. Емкостная, пьезо- и тензодатчиковая технология.
B) Открытая платформа Открытая архитектура платформы обеспечивает легкий доступ и использование. Кроме того, большое доступное пространство позволяет монтировать текущие или будущие модули приложений на одной платформе.		F) Запатентованный линейный 3D-профилометр Встроенный оптический профилометр Lambda 3D.Осмотрите любой образец с разрешением нм. Четыре режима визуализации на одном профилометре — конфокальный, интерферометрический, темное поле и светлое поле.
С) Нижний сменный модуль Взаимозаменяемые модули быстрой замены выполняют несколько тестов на одной платформе. Они включают вращательные, блок-кольцо, возвратно-поступательные, фреттинг, царапины и многое другое.		G) XY-этап Длинноходовой, высокоточный, замкнутый цикл XY-стол. Стол перемещает модули между тестовыми и позиционными позициями для создания пользовательских движений. Также медленное возвратно- поступательное движение, царапание и комбинированные движения XY.
D) Экологический контроль Широкий диапазон температур (от -120 до 1200 °C), влажности (от 5 до 95 % относительной влажности), давления (до 200 фунтов на кв. дюйм), вакуума (10 -7 торр).		H) Сбор данных, контроллер движения Продвинутая высокая скорость, низкий уровень шума, быстрая обратная связь.  Многоканальные контроллеры с самой высокой скоростью сбора данных (200 кГц).

Сменные диски

________________________

Наши взаимозаменяемые модульные приводы могут похвастаться универсальной адаптивностью, бесшовной интеграцией электрифицированных возможностей для точного управления и улучшенной функциональности. Эти приводы легко монтируются на гибкой платформе MFT-5000, обеспечивая настраиваемые тесты, адаптированные к различным экспериментальным требованиям в спектре исследовательских и опытно-конструкторских приложений.

Роторный Скорость вращения 0,001–10 000 об/мин	Линейный возвратно-поступательный Износ, штифт на пластине до 80 Гц	Мини Тяга Прижимная сила от 0 до 200 Н, скорость от 6 до -6 м/с
Верхнее вращение Скручивающее сжатие с нагрузкой до 10 000 Н	Блок на кольце Испытание подшипников, валов, смазочных материалов и консистентной смазки	Звуковая катушка Fretting Ход 10 мкм-2,8 мм, частота до 300 Гц

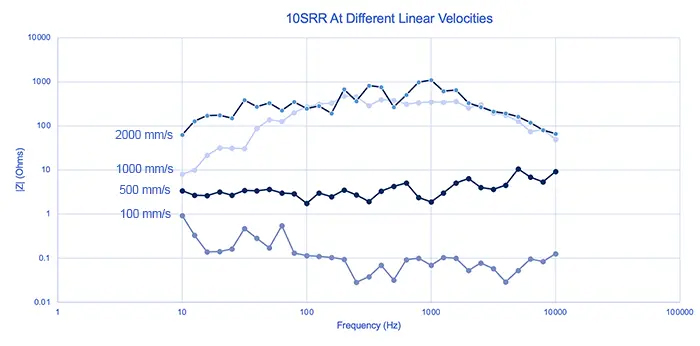

Измерение импеданса в сравнении с изменением линейных скоростей

Запатентованный интегрированный линейный 3D-профилометр

_______________________

Встроенный 3D-профилометр обеспечивает 3D-графики изменения поверхности с разрешением нм. Таким образом, профилометр легко сопоставляет данные трибологии с топографией поверхности. Эта технология специально оптимизирована для испытаний, связанных с трибологией.
Примечательно , что модель лямбда-головки объединяет четыре оптических метода на одной головке. Эти методы включают интерферометр, конфокальный, темное поле и светлое поле. Таким образом, она может измерять любую поверхность – прозрачную, шероховатую, гладкую и крутые склоны.
Кроме того , XY-платформа трибометра позволяет автоматически сшивать объемные расчеты износа и шероховатости.
Для интеграции доступны два широко используемых варианта оптических головок:
- Головка Sigma – интерферометрия белого света
- Лямбда-головка – интерферометрия в белом свете + конфокальная микроскопия + темное поле + светлое поле

Непревзойденная технология тензодатчиков

Емкостный, пьезоэлектрический и точечный датчик

________________________

Универсальный механический тестер имеет широкий спектр запатентованных тензодатчиков. Это обеспечивает непревзойденную стабильность и разрешение. Фактически, широкий диапазон нагрузки простирается от нН до 10 000 Н с легко заменяемыми тензодатчиками. Кроме того , датчики поставляются с различными конфигурациями: силы, измеряемые по 1, 2 или 6 осям.

Емкостные тензодатчики Тензодатчики высочайшего разрешения с жесткой конструкцией	Тензодатчики нагрузки Датчики с самым широким диапазоном нагрузки
Пьезоэлектрические тензодатчики Тензодатчики с самым высоким разрешением  и высокочастотным откликом	Динамические датчики крутящего момента Датчики для измерения линейного крутящего момента во время вращательных движений

Экологические палаты

________________________

Трибологические испытания сильно зависят от условий окружающей среды. Поэтому для испытаний требуются условия, приближенные к реальному применению. MFT-5000 имеет широкий спектр опций. К ним относятся высокая температура, коррозия, давление, вакуум, охлаждение, инертный газ на одном трибометре.

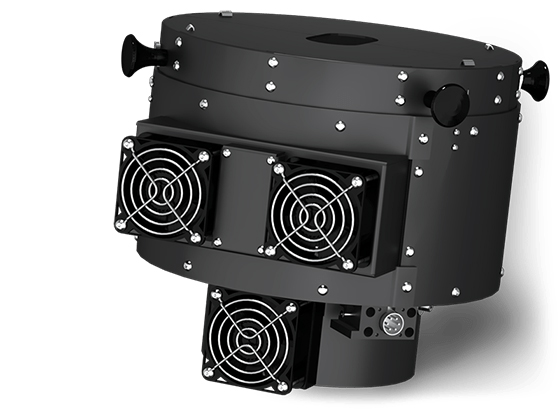

Высокотемпературные и криогенные Камеры замкнутого цикла от криогенных до высокотемпературных: от -120 °C до 1200 °C.	Высокое давление и вакуум Решение для измерения давления газа от 10-7  Торр до 200 фунтов на кв. дюйм с контролем температуры.
Контролируемая влажность Контролируйте относительную влажность в диапазоне от 5 до 95% для моделирования реальных ситуаций.	Среда применения Камеры солевого тумана, трибокоррозии, инертного газа для различных применений.

Автоматическое субнм изменение поверхности изображения в зависимости от времени

________________________

Данные показывают прогрессию следов износа в 3D во время линейного возвратно-поступательного испытания. Рассчитайте и изучите:
