Трибометр с двумя роликами

Трибометр с двумя роликами обладает несколькими ключевыми характеристиками:

• Он поддерживает такие режимы работы, как чистое качение, чистое скольжение, а также их комбинацию.
• Устройство управляется с помощью сервоуправления, что позволяет точно контролировать нагрузку.
• Предусмотрен экологический контроль, что делает его более безопасным в использовании.
• Уникальность этого прибора заключается в его универсальности, так как он позволяет устанавливать различные образцы для испытаний.
• Он оборудован встроенной 3D-оптикой для контроля.
• Позволяет измерять трение и износ в линейном направлении.

Причина, по которой используется двухроликовый трибометр, заключается в том, что усталость при качении (RCF) приводит к разрушению или износу материала, что обусловлено изменениями в поверхностном напряжении. Обычно такие повреждения связаны с распространением трещин, а степень повреждений или механизм их возникновения зависят от различных факторов, таких как качество смазочных материалов, характеристики самого материала и его шероховатость. В условиях повышения скорости поездов, электромобилей и турбин, испытания на усталость при качении становятся критически важными для предотвращения поломок частей оборудования.

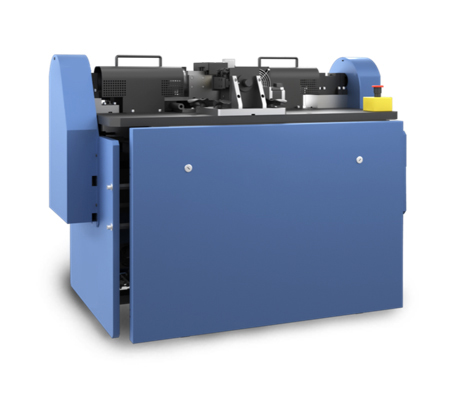

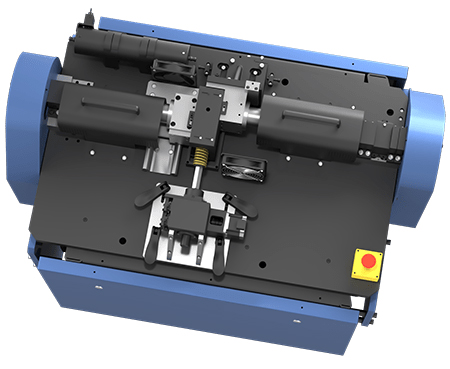

TwinRoller-3000 — это идеальный двухроликовый трибометр, созданный для изучения аспектов трения, износа и усталости при контакте качения, а также различных комбинаций коэффициентов скольжения. Его открытая архитектура позволяет легко получать доступ к устройству и управлять им. Он состоит из двух серводвигателей с высоким крутящим моментом, которые работают независимо друг от друга, и нагрузка передается через электросервоприводы. Полностью автоматизированные программы вместе с продвинутыми контроллерами гарантируют высокую степень повторяемости и точности в измерениях.

Функции

______________________

Двухроликовый трибометр Rtec Instruments имеет несколько ключевых конструктивных особенностей, которые делают его единственным коммерчески доступным тестером, который может работать в широком наборе условий и проводить внутрипоточную инспекцию на одной платформе. Благодаря высокой частоте сбора данных 200 кГц TwinRoller-3000 обеспечивает высокоточные измерения.

• Запатентованный датчик силы с замкнутым контуром
  Емкостные и тензодатчики силы работают в широком диапазоне без дрейфов. Сервоуправление силой в режиме реального времени с замкнутым контуром. Это позволяет создавать автоматические кривые крутящего момента по нагрузке и скорости.
• Точный контроль температуры
  Регулятор температуры замкнутого контура. От -35 до 150°C.
• Измерение крутящего момента в линии
  Самоцентрирующиеся линейные датчики крутящего момента высокого разрешения для количественной оценки динамики поверхности в режиме реального времени.
• Точное определение неисправностей
  Двухроликовый трибометр может вмещать различные встроенные датчики мониторинга для количественной оценки динамики поверхности в реальном времени (акустические, электрические и т. д.).
• Вращательное движение
  Высокая мощность, высокая скорость и управление скоростью в реальном времени позволяют генерировать повторяющиеся данные.
• Интегрированная линейная визуализация
  Изображение поверхности с разрешением нм без извлечения образца из камеры. Интегрированный 3D-профилометр для наблюдения за изменением поверхности во время испытания.

Конфигурации

______________________

Двухроликовый трибометр выпускается в нескольких конфигурациях для конкретных областей применения.

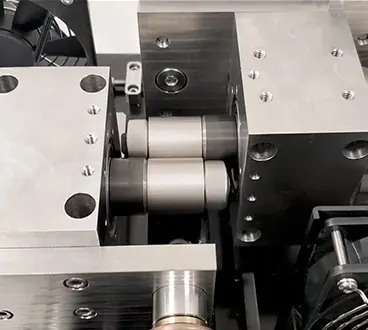

   Ролики под нагрузкой:

Отчет испытаний

______________________

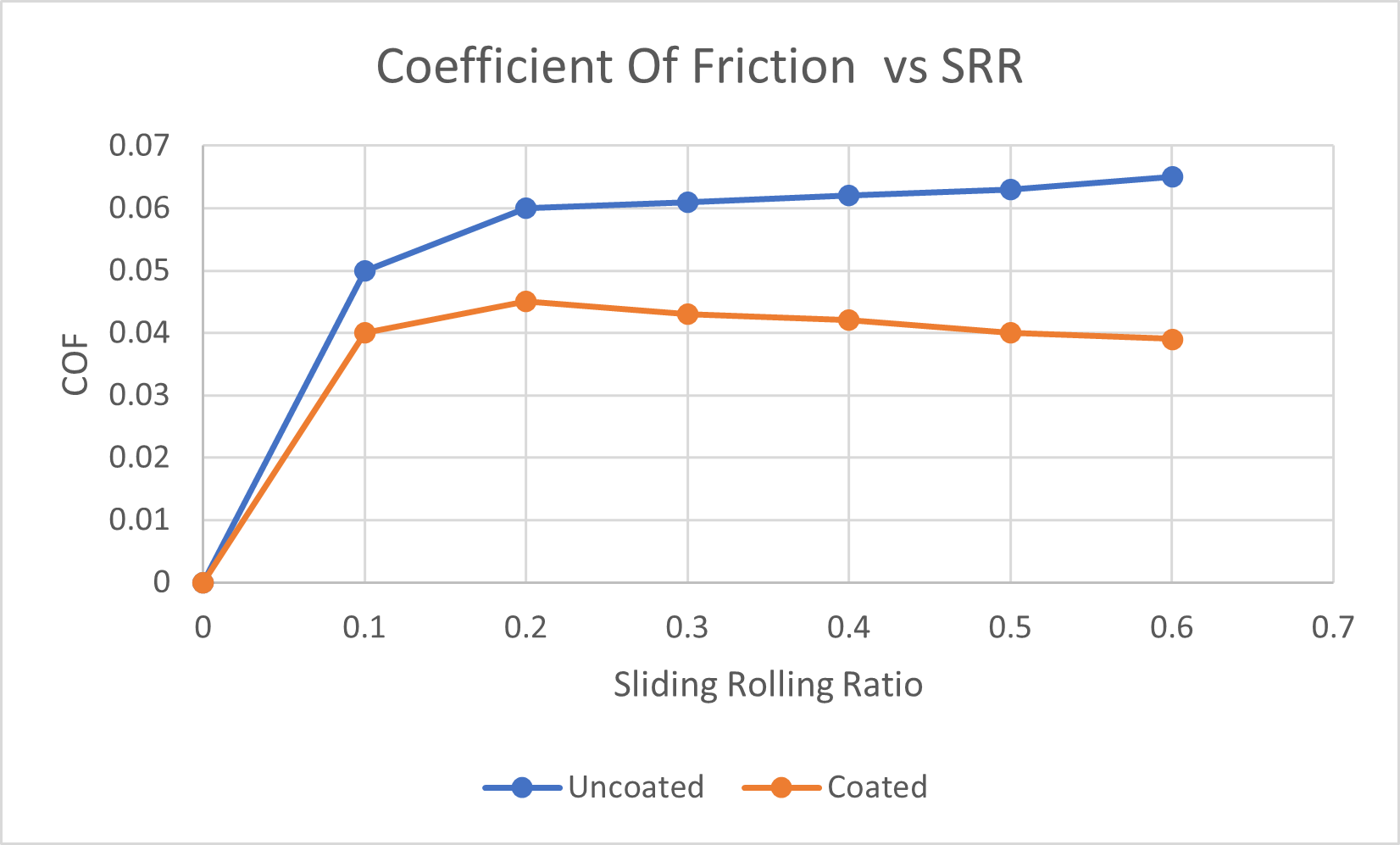

Данные показывают коэффициент трения, полученный в результате установки усталости контакта качения. Поверхностная обработка была выполнена на одном образце. Данные показывают,  какое улучшение срока службы RCF произошло после нанесения покрытия термическим напылением.
Образец 1 – без покрытия
Образец 2 – покрытие термическим напылением

• Сила 500 Н;
• ССР от 0 до 0,6;
• Температура 70°С.

Решение

______________________

Двухроликовый трибометр широко используется в широком спектре отраслей и приложений. Он используется для анализа смазочных материалов, усталостной долговечности контактов и электрического контактного сопротивления при различных коэффициентах скольжения.

• Космос;
• Смазка;
• Автомобильный;
• Железные дороги.
