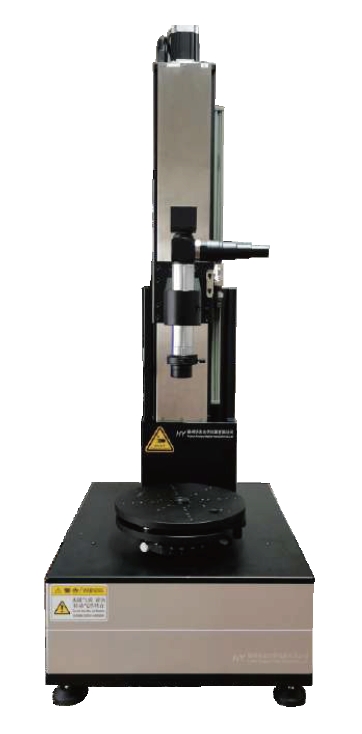

Измеритель эксцентриситета оптических линз LensCT-AF специально разработан для прецизионного измерения отклонения центра групп оптических линз большого размера. Он оснащен высокоточным поворотным столом с воздушным подшипником для плавного вращения линз, что позволяет проводить бесконтактные прецизионные измерения. Специальное программное обеспечение разработано для быстрого и простого выполнения измерений, а также для автоматизации сбора данных и расчета результатов. Измерения повторяются с высокой точностью и требуют минимальных навыков оператора. Прибор может использоваться для измерения линз перед сборкой группы линз, оперативного контроля отклонения центра в процессе сборки группы линз и комплексного определения эксцентриситета всей группы линз после сборки, при этом эксцентриситет каждой поверхности каждой составляющей линзы в группе линз отображается равномерно. Это обеспечивает качество всей группы линз.
Особенности:
- Измерения на пропускание или отражение;
- Программный автоматический поиск и регулировка положения каждой точки зеркального изображения в Z-направлении;
- Оснащен высокоточным вращающимся столом с воздушным подшипником, программным обеспечением для тестирования, которое автоматически управляет и рассчитывает положение координат XY каждой точки отражающей сферы или фокуса линз (метод передачи);
- Сверхточные широкоугольные направляющие обеспечивают стабильность перемещения и срок службы оборудования;
- Возможность расширения функционала до измерения фокусного расстояния и радиуса кривизны (модель: LensMT-AF).
Согласно ISO 10110, эксцентриситет линз (или группы линз) - это позиционное или направленное отклонение оптической оси от опорной оси, когда оптическая ось не совпадает с опорной осью. Метод измерения эксцентриситета линзы (или группы линз) обычно заключается во вращении образца и определении величины эксцентриситета по скачку изображения перекрестного образца в фокальной плоскости (или центре кривизны) под действием падающего (проходящего или отраженного) параллельного света. Как показано на рисунке, это путь света в режиме пропускания (источник света падает из точки A, когда источник света падает из точки B, это режим измерения отражения). Для получения изображения используется высокоточная промышленная ПЗС-камера, а для точного расчета размера скачка изображения и размера эксцентриситета измеряемой линзы используется тестовое программное обеспечение.
Для измерения эксцентриситета одиночной линзы в LensMT-AF используется фрикционное колесо, приводящее линзу во вращение по внешней окружности линзы (в качестве эталона). Операция по измерению эксцентриситета очень удобна: выберите объектив в соответствии с фокусным расстоянием тестируемого образца, поместите образец объектива на платформу для образца, отрегулируйте резиновое вращающееся колесо для привода объектива и вращайте его внутри V-образного держателя с внешней окружностью объектива в качестве эталона, ПЗС-камера может непрерывно собирать изображение перекрестного образца, а программное обеспечение для тестирования автоматически рассчитывает радиус биения изображения перекрестного образца в фокальной плоскости линзы и соответствующий угол (т.е. эксцентриситет тестируемой линзы).

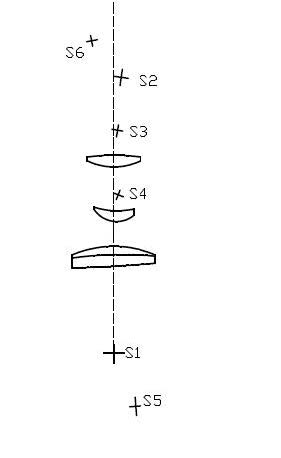

Для измерения центрального отклонения крупногабаритных оптических линз требуется высокоточный поворотный стол с воздушным подшипником для плавного вращения группы линз. Фактическое измерение требует возвышения автоколлиматора для нахождения точки схождения зеркальной группы (пропускающей) или сферического центра каждой поверхности каждой составляющей линзы (отражающей) и измерения отклонения центра от оси вращения поворотного стола (опорной оси). В моторизованном типе просто вводятся параметры набора линз, и фотоэлектрический автоколлиматор автоматически поднимается и опускается для выполнения измерений. Программное обеспечение автоматически фиксирует положение каждой точки в направлении оси Z и записывает отклонение центра каждой грани в двухмерных координатах.
Технические характеристики LensCT-AF:
| Модель | LensCT-AFMR | LensCT-AFM | LensCT-AFA | LensMT-AFA |
|---|---|---|---|---|
| Назначение |
Измеритель эксцентриситета для отражения линз |
Набор линз со светоотражающим эксцентриситетом |
Полностью автоматический измеритель эксцентриситета группы линз |
Комплект линз, встроенных в измерительный прибор |
|
Режимы/функции измерения |
1.Зеркальная отражающая линза в сборе 2.Неразрушающее измерение эксцентриситета |
1.Комплект линз из пропускающих или отражающих линз 2.Неразрушающее измерение эксцентриситета (наклон и отклонение линз друг от друга) 3.Измерение отклонения оптической и механической осей линз. |
1.Комплект линз с пропускающим или отражающим покрытием 2.Неразрушающее измерение эксцентриситета 3.Автоматическое измерение фокусного расстояния (включая переднее и заднее) 4.Измерение эксцентриситета и кривизны линз перед сборкой |
|
| Диапазон измерений |
Эксцентриситет: ± 3~± 1000 мм (с возможностью расширения) Диаметр линз: 3~200 мм (с возможностью расширения) |
Эксцентриситет: ± 3 ~ ± 1000 мм (с возможностью расширения) Радиус кривизны/фокусное расстояние: ± 3 ~ ±500 мм Диаметр: 3~200 мм (с возможностью расширения) |
||
| Точность измерений | ± 0,5 мкм (± 3″) |
Точность измерения центрирования и эксцентриситета 0,5 мкм Точность измерения фокусного расстояния / кривизны 0,03~0,3% |
||
| Максимальная нагрузка | 15 кг (с возможностью расширения) | |||
| Примечание |
Изображение в реальном времени и цифровой дисплей положения эксцентриситета; аналитическое программное обеспечение для неразрушающего воспроизведения наклона и смещения линз внутри объектива; моделирование фактического положения и отклонения оптической оси |
|||
| Комплектация |
Ручной подъемник и фокусировка, поворотный стол с ручной воздушной флотацией |
Автоматическая фокусировка, роторный стол ручной воздушной флотации |
Роторный стол для воздушной флотации с автоматической фокусировкой |
Автофокус, моторизованный поворотный механизм на воздушных подшипниках, однообъективный эксцентриковый поворотный механизм |
