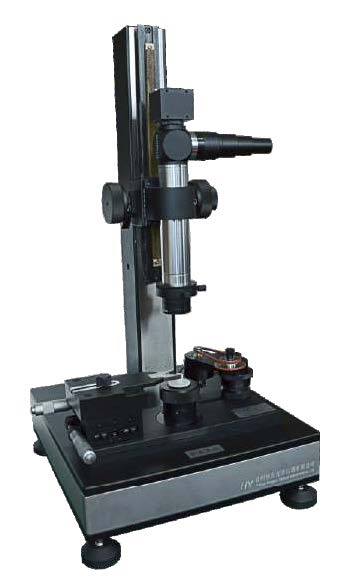

LensCT - это серия высокоточных приборов для измерения эксцентриситета в режимах пропускания или отражения, отвечающих требованиям круглых и квадратных (или фигурных) линз, сферических или цилиндрических и асферических линз, видимых или инфракрасных линз и линз, изготовленных методом сжатия, линз с различными апертурами от 1 до 150 мм (с возможностью расширения до 300 и более), линз различной толщины (0,5 мм тонкие линзы - 100 мм длинные линзы). Данная модель особенно подходит для обнаружения ошибок эксцентриситета одиночных линз и склеенных линз при подаче/отгрузке, а вместе с устройством вспомогательной регулировки прецизионной остановки линзы он может обеспечить высокую эффективность и точность процесса склеивания/сборки нескольких линз для определения местоположения оптического центра и позиционирования оптического центра во время сборки. Оптический центр может быть позиционирован и отрегулирован в процессе склеивания/сборки нескольких линз.
Применение:
- Количественное измерение погрешностей эксцентриситета в одиночных и склеенных линзах;
- Производство склеенных линз с высокими требованиями к эксцентриситету;
- Сборка и ввод в эксплуатацию высокоточных линз;
- Механическое тестирование коаксиальности наборов линз;
- Для склеивания сердцевины и измерения эксцентриситета эндоскопических микролинз.
Особенности:
- Режимы одновременного измерения пропускания и отражения;
- Автоматическое вращение и вакуумная адсорбция повышают стабильность измерений;
- Программное обеспечение для тестирования отображает результаты измерений, может устанавливать круг допуска и автоматически оценивать квалификацию;
- Измерение эксцентриситета линз из различных материалов, спецификаций и форм;
- Может быть расширен для добавления автоматической регулировки склеивающего сердечника или для добавления функции измерения фокусного расстояния.
| Модель | LensCT-NT | LensCT-VT | LensCT-VTR | LensCT-VHTR |
|---|---|---|---|---|
| Назначение |
Измеритель эксцентриситета внутреннего фокуса |
Измеритель эксцентриситета линз |
Трансрефлективный измеритель эксцентриситета |
Измеритель эксцентриситета пропускания и отражения цилиндрических линз |
| Диапазон измерений | ±15мм~±∞ | ±1~±500 мм | ±1 ~±500 мм | ±1~± 500мм |
| Диаметр линз | 8 ~150 мм | 3 ~150 мм | 1 ~ 150 мм | 3 ~ 150 мм |
| Точность измерений | ±5″ | ±0.2мкм (± 2″) | ±0.2мкм（±2″） | ±1мкм (± 3 ″) |
| Режим измерения | Пропускание | Пропускание | Пропускание и отражение | Пропускание и отражение |
| Область применения | Длиннофокусный объектив |
Малое отверстие, короткофокусный объектив |
Стекло, пластик и инфракрасные материалы |
Цилиндрическая линза |
| Примечание |
Ручная фокусировка, автоматический поворот объектива, вакуумная адсорбция, цифровой дисплей результатов измерений |
Цифровой дисплей результатов измерений |
||
Принцип работы:

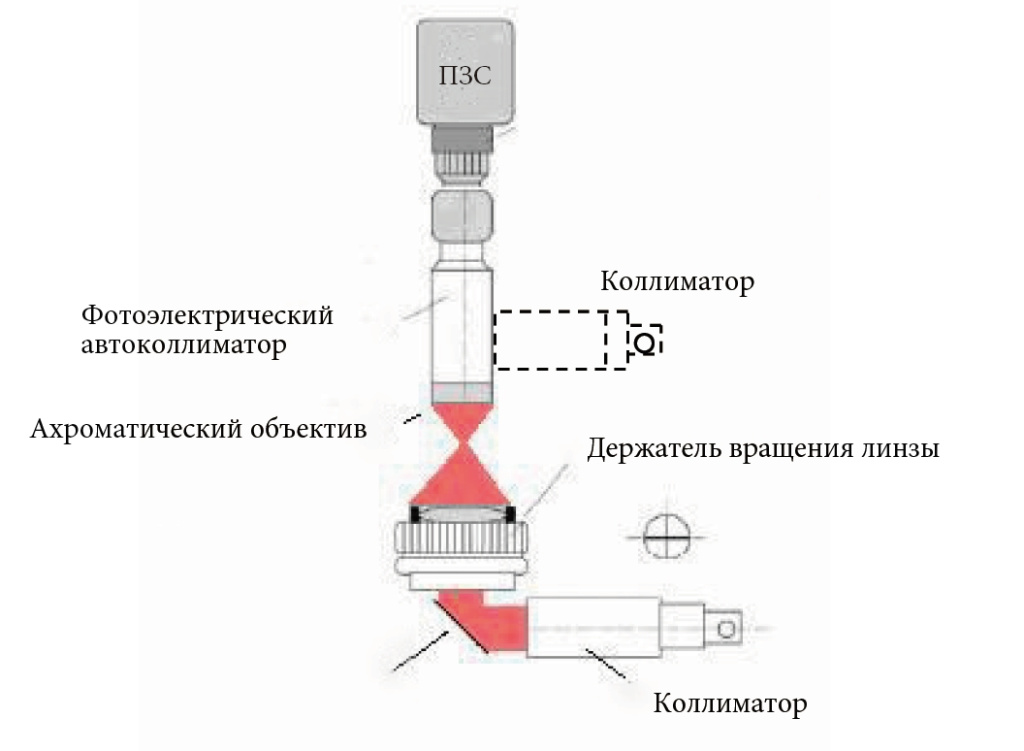

Согласно ISO 10110, эксцентриситет линзы (или группы линз) означает позиционное или направленное отклонение оптической оси от опорной оси, когда оптическая ось не совпадает с опорной осью. Когда оптическая ось не совпадает с базовой осью, положение или направление оптической оси отклоняется от базовой оси. Измерение эксцентриситета объектива (или группы объективов), эксцентриситет линзы (или группы линз) обычно измеряется путем вращения образца и пропускания через него параллельного света. Эксцентриситет обычно измеряют, вращая образец и оценивая его по скачку параллельного света, падающего (пропущенного или отраженного) на фокальную плоскость (или центр кривизны) образца. Величина эксцентриситета определяется по скачку поперечного изображения образца в фокальной плоскости (или центре кривизны) при падении (прохождении или отражении) параллельного света. Как показано на рисунке, это световой путь метода передачи (когда трубка параллельного света находится в положении пунктирной линии, это световой путь эксцентриситета отражения). Высокоточная промышленная ПЗС-камера используется для сбора изображений, а тестовое программное обеспечение используется для точного расчета скачка изображения нити крестообразной вилки и расчета величины измеренного эксцентриситета. Тестовое программное обеспечение используется для точного расчета размера скачка изображения нити крестообразной вилки и размера эксцентриситета измеряемой детали.
Благодаря прецизионной конструкции и точности системы фактический тест на эксцентриситет очень прост: выберите объектив в соответствии с фокусным расстоянием тестируемого образца, поместите образец объектива на образцовую площадку и отрегулируйте V-образный кронштейн так, чтобы он полностью соприкасался с боковой поверхностью объектива. Резиновое вращающееся колесо используется для приведения объектива во вращение с V-образной формой в качестве эталона, ПЗС-камера может непрерывно собирать изображение перекрестия, а программное обеспечение для тестирования автоматически вычисляет радиус прыжка изображения перекрестия на фокальной плоскости объектива и соответствующий угол, т.е. эксцентриситет тестируемого объектива).

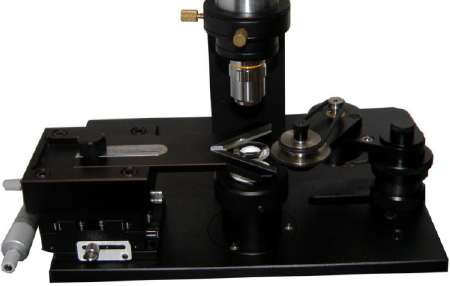

Эксцентриковое приспособление (показано слева) состоит из двухмерного регулировочного стола, V-образной пластины, держателя линзы и фрикционного колеса. Держатель линзы регулируется по высоте, а V-образная пластина, линза и фрикционное колесо должны быть практически одинаковыми по высоте во время измерения. V-образная пластина, линза и фрикционное колесо должны быть
одинаковыми по высоте во время измерения. Фрикционные колеса поставляются в виде гибких шкивов или регулируемых винтов и приводятся в действие прецизионными двигателями с прямым или обратным вращением и бесступенчатой регулировкой скорости. Для трансрефлективной структуры мы поставляем вакуумное адсорбционное устройство для обеспечения стабильности вращения линзы, что делает машину особенно подходящей для тестирования небольших линз с маленькой апертурой (~1 мм) и коротким фокусным расстоянием.

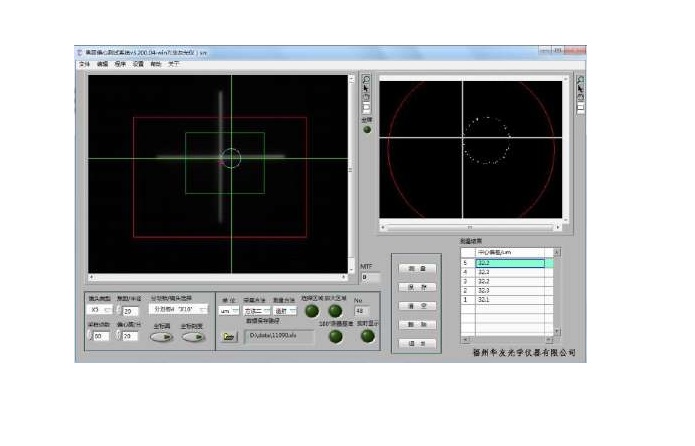

Измерительное программное обеспечение (показано справа) может отображать значения эксцентриситета в графическом и цифровом виде в режиме реального времени. Значение эксцентриситета может отображаться в графическом и цифровом виде в режиме реального времени, а также может быть задана окружность допуска. Можно выбрать единицы измерения эксцентриситета в мкм/градусах/минутах/секундах. автоматический расчет теоретического положения центра в соответствии с кругом траектории. Прибор может автоматически рассчитывать теоретическое положение центра в соответствии с траекторной окружностью. Результаты измерений могут быть сохранены и обработаны автоматически.
