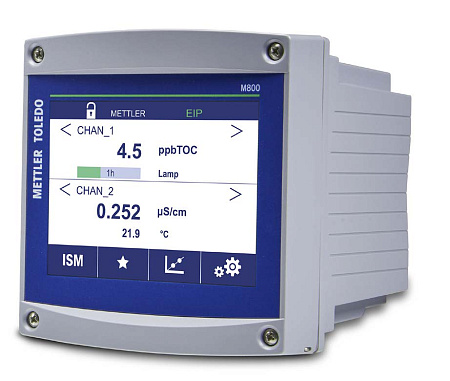

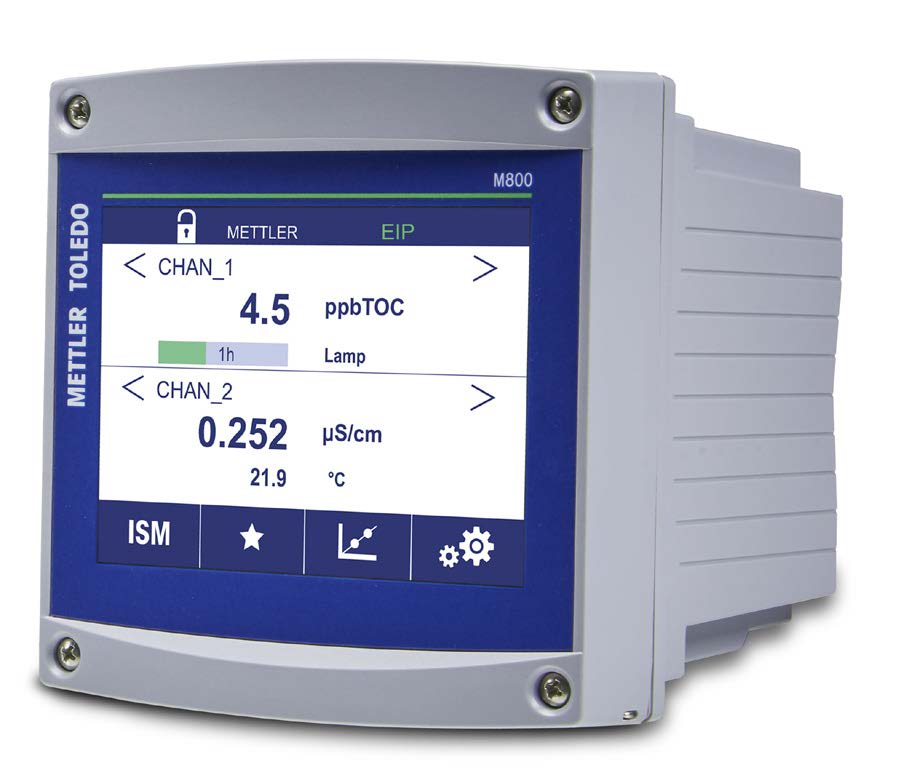

Трансмиттер M800 доступен в трех версиях: 1-канальной, 2-канальной и 4-канальной, и позволяет одновременно использовать несколько датчиков для измерения различных параметров, таких как рН/ОВП, растворенный или газообразный кислород (оптическим или амперометрическим методом), растворенный озон, электропроводность и мутность.
Все варианты M800 оснащены выходами по току, дискретными и аналоговыми входами, реле и ПИД-регуляторами. Трансмиттер M800 поддерживает цифровое управление датчиками (ISM) и имеет такие функции, как "Подключи и измеряй" для быстрой установки датчиков, адаптивный таймер обслуживания и калибровки, а также динамический индикатор срока службы датчика. С помощью функции iMonitor на экране трансмиттера можно легко получить информацию о состоянии каждого датчика, что позволяет своевременно принять необходимые меры, такие как калибровка или замена датчика, и предотвратить ошибки измерения, которые могут повлиять на технологический процесс. Кроме того, цветной сенсорный экран и интуитивно понятное меню трансмиттера облегчают пользователю настройку схем управления и сигнализации для сложных технологических процессов.
Технические характеристики Трансмиттер M800:
|
Технология ISM |
Подключи и измеряй, дополнительные функции диагностики (DLI, ACT, TTM), iMonitor |
|
Класс защиты |
IP66, ½ DIN |
|
Диапазон рабочих температур |
От –20 до 50°C (от –4 до 122°F) |
|
Сертификаты |
FM CI1 Div2, UL |
|
Дискретные входы |
6 (5 в двухканальных моделях) с напряжением низкого уровня в диапазоне от 0,00 до 1,00 В и напряжением высокого уровня в диапазоне от 2,30 до 30,00 В |
|
Аналоговые входы |
Один токовый вход 4–20 мА, гальванически изолированный от других цепей |
|
Токовые выходы |
8 токовых выходов 0/4 – 20 мА, гальванически изолированных от измерительных цепей и корпуса/заземления |
|
Реле |
4 реле с однополюсными механическими группами контактов, 250 В перем. тока, 3 А. Реле 1 — с размыкающей группой, реле 2–4 — с замыкающими группами. 4 однополюсных герконовых реле, 250 В перем. или пост тока, 0,5 А (реле 5–8) |
|
ПИД-регуляторы |
2 х ПИД; импульсный (ШИМ, ЧИМ) или аналоговый сигнал управления |
|
Максимальная длина кабеля |
80 м (260 футов) для датчиков pH, амперометрических датчиков кислорода, озона, датчиков электропроводности Cond4e 15 м (50 футов) для оптических датчиков кислорода, датчиков электропроводности UniCond2e |
|
Интерфейс пользователя |
Сенсорный экран 5.7" TFT, 320 x 240 точек, 256 цветов |
|
Служебный интерфейс |
USB (также для передачи данных) |
|
Питание |
От 100 до 240 V переменного тока или от 20 t до 30 V постоянного тока, 12 VA |
|
Защита паролем |
Да |
