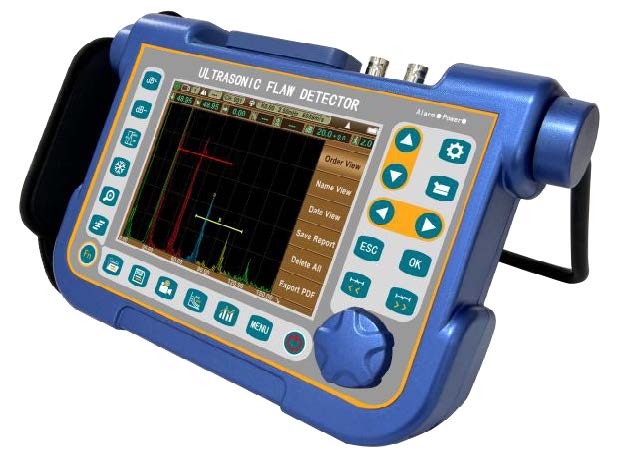

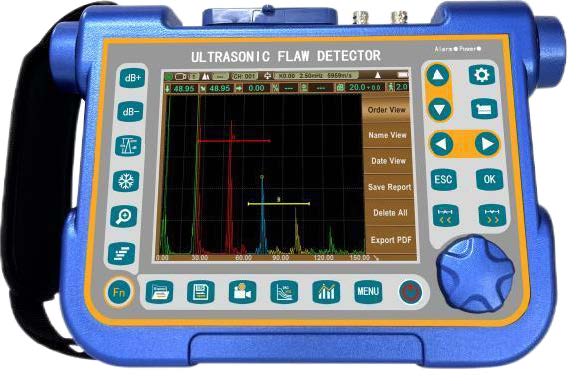

Переносной ультразвуковой дефектоскоп в цифровом формате EFD600 предназначенный для эффективного, простого, неразрушающего и точного выявления, определения местоположения, анализа и диагностики различных внутренних дефектов материалов (таких как трещины, включения, поры и прочее). Этот прибор также пригоден для измерения толщины и контроля качества композитных материалов.
Волновая форма может быть сохранена в стандартных файловых форматах, таких как CSV, или напрямую преобразована в отчеты PDF или ВМР. Для расширенной модели предусмотрено специальное меню для анализа сварных швов, позволяющее задать геометрию шва и в реальном времени определять дефекты в зависимости от толщины металла и метода сварки.
Особенности:
- Эргономичный дизайн, водонепроницаемость и стойкость к маслу;
- Поворотный демпфирующий кронштейн на 360 градусов и защитная резиновая оболочка;
- Стеклянная панель с высокой прозрачностью и широким углом обзора.
- IPS-технология без ограничений по углу обзора и с высоким разрешением 640x480;
- Частота обновления экрана 60 Гц, что обеспечивает быстрое отображение волновых форм даже для мелких дефектов;
- Яркий дисплей, пригодный для использования при ярком дневном свете;
- Четыре стиля интерфейса управления с возможностью настройки яркости ЖК-дисплей
Функции:
- Автоматическая калибровка:
Автоматическая калибровка нулевого смещения датчика, угла наклона датчика и скорости движения материала. - Удержание пика:

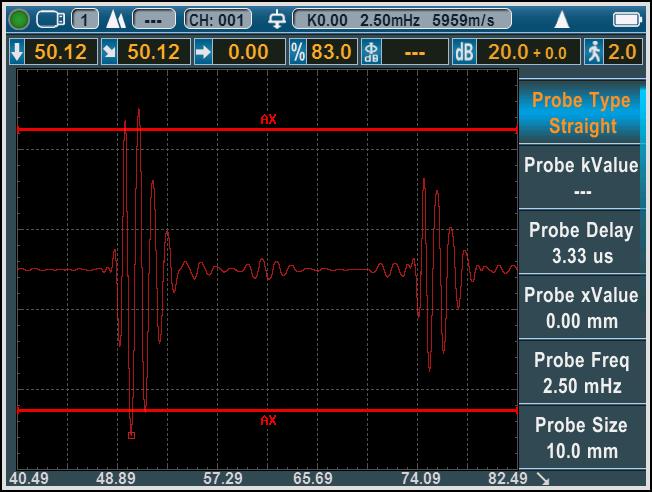

Сравнение замороженных форм пиковых волн с живыми А-сканами для удобного интерпретирования результатов теста. - Поиск дефектов:
Прямое отображение звукового тракта, проекция (расстояние до поверхности), глубина, амплитуда. - Определение размеров дефектов:
Автоматическое определение размеров дефектов с помощью AVG или DAC для ускорения составления отчетов о принятии или отклонении дефектов. - Функция коррекции криволинейных поверхностей.
- DAC/AVG:
- Автоматическая генерация кривой и возможность компенсации и корректировки точек выборки.
- Автоматическое изменение кривой с коэффициентом усиления и расширение с расстоянием.
- Автоматическое перемещение инструментов обнаружения со временем задержки.
- Возможность отображения кривой AVG для любой диафрагмы. - AWS D1.1:
Использование стандарта AWS D1.1 для сокращения ручных расчетов и повышения эффективности обнаружения. - Функция измерения высоты трещины.
- Увеличение строба:
Расширение диапазона строба на всю ширину экрана. - Запись и воспроизведение видео.
- Замораживание сканирования
Сохранение формы волны и данных о расстоянии испытания при замораживании дисплея. - Кодирование эхосигнала:
Отображение различных областей эхосигнала разными цветами для анализа положения дефекта. - Отметка пика: захват и отметка пика в режиме реального времени.
- Функция отображения результатов сканирования
Интуитивное отображение формы дефекта и результатов обнаружения для большей наглядности. - Цифровое считывание и триггер:
- Отображение толщины/глубины в цифровом виде при использовании обычного зонда.
- Непосредственное отображение расстояния до поверхности и глубины при использовании углового зонда. - Анализ спектра БПФ путем расчета формы эхо-сигнала, для определения частотных характеристик и степени повреждения токового датчика в режиме реального времени

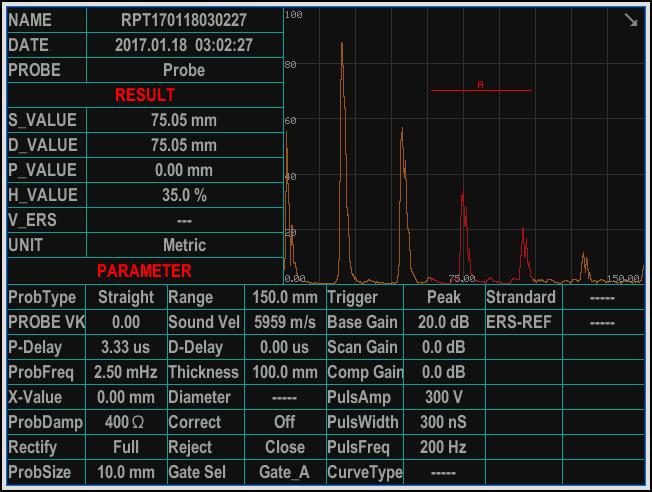

Функции снимка экрана и отчета в формате PDF:
Получение снимков экрана всех страниц и отчетов о дефектоскопии в режиме реального времени и сохранение их в виде цветных или полутоновых изображений в файловом формате ВМР на диске U.- Экспорт отчета о дефектоскопии в формате PDF и сохранение его на диске U для удобства архивирования и печати.
- Настройка содержимого PDF-файла в соответствии с потребностями пользователя.
- Просмотр изображений в формате ВМР и файлов PDF на компьютере или мобильном телефоне.
Получение снимков экрана всех страниц и отчетов о дефектоскопии в режиме реального времени и сохранение их в виде цветных или полутоновых изображений в файловом формате ВМР на диске U.
Технические характеристики
| Модель | EFD-600 |
| Диапазон | От О до 15 м, при стальной скорости, передача 30 м |
| Скорость | 100 ~ 15000 м/с |
| Повторение импульсов | 20~2000 Гц |
| Динамический диапазон | ≥ 36 Дб |
| Вертикальная линейность | ≤ 2,5% |
| Горизонтальная линейность | ≤0,2% |
| Решающая сила | >40 дБ (5P14in сталь) |
| Чувствительность Остатки | >65 дБ (2,5 МГц 20 мм) для глубокого отверстия 200 мм с плоским дном волна 50% |
| Шум | ≤10% |
| Файлы каналов | 500 файлов для хранения настроек калибровки и параметров датчиков |
| Файлы отчетов | 1000 отчетов в формате PDF |
| Дисплей |
IРS-дисплей Частота обновления дисплея 60 Гц Разрешение 640х480 |
| Отклонение (подавление) | 0~80% от полной высоты экрана |
| Тип зонда | Прямой зонд, угловой зонд, двойной зонд, проникающий зонд и т.д. |
| Мониторы ворот | Два независимых затвора, управляемых во всем диапазоне развертки |
| триггер | Триггер пика, триггер края |
| Сигналы тревоги | Порог положительный/отрицательный со светодиодной вспышкой |
| Электропитание |
Сеть переменного тока 100-240 В переменного тока, 50-60 Гц; Литий-ионный аккумулятор ( DC ) 9 В, более 12 часов работы |

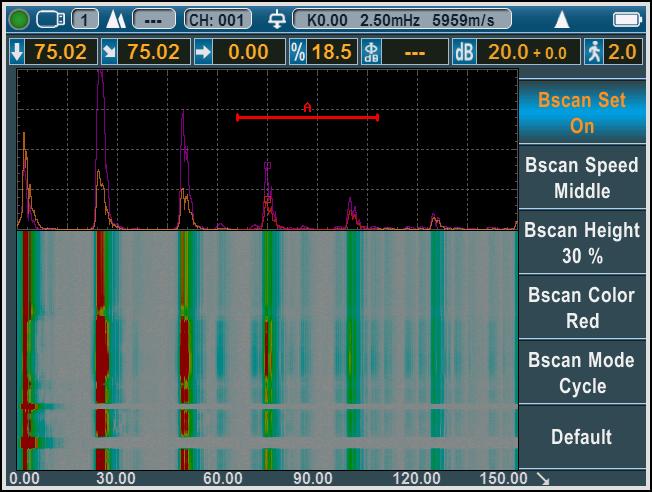

| Вспомогательная функция | Захват экрана, запись и воспроизведение видео, В-сканирование, DAC, AVG, программное обеспечение для анализа данных AWS |
| Расширенная функция | Диаграмма сварки, определение частоты зонда |
| Видеорегистратор | 10 видеофайлов, каждый видеофайл может быть длиной до 5 минут, 30 кадров в секунду. сохранение на U-диск для массовой памяти (без ограничения продолжительности) |
| Размер | 230х157х52 (мм) |
| Вес | 1,12 кг |
| Влажность окружающей среды | (-10~50)°C |
| Относительная влажность | (20~95)%RH |
| Уровень защиты | IP6 5 (IP67 опционально) |
| Импульсная энергия | Амплитуда импульса: 100 В, 200 В, 250 В, 300 В, 350 В, 400 В, 450 В, 500 В Градуированный выбор, подходящий для широкого спектра зондов |
| Ширина импульса | от 0,1 мкс до 0,5 мкс для согласования зондов с различной частотой |
| Демпфирование зонда | 50Ω, 150 Ω, 300 Ω и 400 Ω - опционально для удовлетворения различных рабочих требований к чувствительности и разрешению. |
| Скорость сканирования | 16-разрядный АО-конвертер со скоростью дискретизации 320 МГц |
| Ректификация | Положительная полуволна, отрицательная полуволна, полная волна и радиочастота |
| Ширина полосы | 0.l-20MHz, усилитель полосы пропускания и узкой полосы пропускания |
| Усиление | 110 dB(0.ldB; l dB; 2 dB; б dB ) |
| Интерфейс | USB / RS232 |
| Интерфейс зонда | BNC/LEMO |
Комплектация:
- Основное устройство – 1 шт;
- Адаптер питания – 1 шт;
- Прямой зонд – 1 шт;
- Угловой зонд – 1 шт;
- Жесткий диск USB – 1 шт;
- ПО – 1 шт;
- Соединительный кабель зонда – 1 шт;
- Футляр для инструментов – 1 шт;
- Руководство пользователя – 1 шт;
