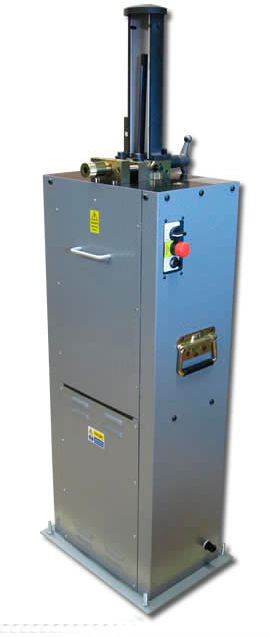

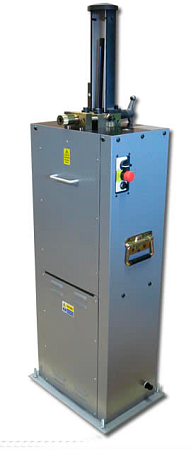

Представляет собой автономный агрегат напольного типа, специально разработанная для резки надрезов V-образной и U-образной формы по Шарпи и Изоду в предварительно обработанных стандартных образцах квадратного сечения 10 мм.
Зубья могут быть вырезаны в углеродистых сталях, более трудных для обработки легированных сталях, нержавеющих сталях, цветных металлах и пластике. Привод с регулируемой скоростью и наши твердосплавные протяжки позволяют резать более широкий спектр материалов, включая нержавеющую сталь или более сложные для обработки легированные стали.
Конструкция машины и метод эксплуатации
Машина проста в управлении и имеет прочную конструкцию с большими съемными панелями, обеспечивающими доступ для регулярного технического обслуживания. Конструкция машины обеспечивает удобную рабочую высоту.
Операция резки достигается путем нанесения специально спроектированной многозубой протяжки поперек образца. Протяжка втягивается в машину с помощью двойных ходовых винтов через зубчатый механизм, чтобы обеспечить прорези протяжки перпендикулярно зажиму образца, концевые выключатели установлены для перемещения в конце хода.
Ведущие винты совмещены с ходовой гайкой, чтобы обеспечить минимальные рабочие зазоры, в то время как подпружиненные защитные ограждения предотвращают попадание стружки и мусора в ведущие винты и гайки.
- Фиксированная скорость привода:
Работа машины контролируется кнопками опускания и подъема, которые передают и реверсируют двигатель машины, в результате чего ходы обрезки и возврата протяжки выполняются с фиксированной скоростью. Двигатель имеет защиту от тепловой перегрузки для защиты приводного механизма.
- Регулируемая скорость привода:
После того как глубина надреза установлена и образец зафиксирован, работа машины активируется с помощью переключателя опускания и подъема. Градуированная ручка контролирует скорость резов протяжки, а скорость возврата протяжки устанавливается на заводе-изготовителе на постоянной высокой скорости. Кнопка аварийной остановки установлена для использования в экстренных ситуациях.
Двигатель управляется с помощью переменной скорости, тиристорного привода, преобразователя частоты и предварительно запрограммированной P.L.C. предотвращает перегрузку двигателя для защиты механизма привода.
Метод работы:
Ручной зажим установлен на верхней плите машины на удобной рабочей высоте и обеспечивает точное и надежное удержание образца на месте. Он оснащен регулировочными винтами и ограничителем для обеспечения правильного расположения образца. Микро-регулятор обеспечивает ручную регулировку глубины резания и, следовательно, конечной глубины надреза. После установки регулировочные винты обеспечивают повторяемость для следующего образца.
Зажим может вместить 10 мм квадратных и 10 мм х 7,5 / 6,7 мм прямоугольных образцов меньшего размера. Для прямоугольных образцов меньшего размера 10 x 5,0 / 2,5 мм требуется протяжка «W», а для круглых образцов требуется другой зажимной блок.
Протяжка может быть легко удалена для повторной заточки или заменена, чтобы вырезать другой тип надреза.
Технические характеристики:
| Характеристики | CNB34 |
| Питание | 220...240 В, 1 фаза, 50/60 Гц, 1.0 кВА |
| Скорость протяжки | бесступенчато регулируется 7.1-37.8 мм/сек |
| Габариты | высота до ручки зажима 440×320×1020 мм |
| высота выше предохранителя протяжки 440×320×1370 мм | |
| 440 х 320 х 1020 мм | |
| Вес | 95 кг |
Монтаж:
Для обеспечения устойчивости машины рекомендуется напольное крепление с помощью анкерных болтов диаметром 4 x 10 мм. Анкерные болты не поставляются.
АКСЕССУАРЫ
* Держатель протяжки CNB20-004A2 “W”, для образцов меньшего размера 10 мм x 5,0 / 2,5, с V-образным надрезом 2 мм
* Держатель протяжки CNB20-004A2 «U», для образцов меньшего размера 10 мм x 5,0 / 2,5, с 2/5-мм U-образным надрезом
* Блок зажимов CNB20-009A3 и зажимные штифты CNB22-002A4, для круглых образцов
* Насадки с несколькими выемками:
A) 0,45 ”диаметр и 10 мм квадратное многоточечное крепление CNB32-003A1
или же
B) 10 мм квадратное многоточечное крепление CNB21-006A1
